表5總結(jié)了在PVC25%時(shí)制備的各種涂料性能。在這些產(chǎn)品體系中，用聚氨基醇固化劑的SER溶劑型環(huán)氧涂料(固體分52%)作為對照(性能基準(zhǔn))。所有其他體系用固體分90%的配方(見表3)，使用不同類型的液態(tài)環(huán)氧樹脂，用曼尼希堿進(jìn)行固化。

盡管BADGE和BFDGE涂料性能良好，但這些配方產(chǎn)品黏度高(﹥140 KU)，不適于無氣噴涂施工。在BADGE 中添加常用的C12～C14縮水甘油烷基醚(AGE)活性稀釋劑，可制備適于噴涂施工的、合適黏度的產(chǎn)品，但涂料性能下降，表現(xiàn)為：實(shí)燥時(shí)間明顯延長(延長約9h)，涂膜硬度降低(從171s降至111s)，耐化學(xué)性和防腐性能較差。由于使用了活性稀釋劑，涂料的交聯(lián)密度降低，出現(xiàn)以上性能下降不足為奇。

耐鹽霧試驗(yàn)中表現(xiàn)出良好的防腐性能

圖1 LVE涂料與標(biāo)準(zhǔn)環(huán)氧涂料的防腐性能對比(1 500 h循環(huán)腐蝕試驗(yàn))

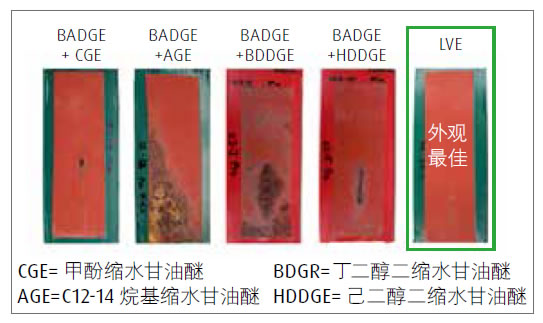

單涂層 圖2 LVE涂料與用帶單官能團(tuán)和雙官能團(tuán)活性稀釋劑改性BADGE涂料的防腐性能對比(2 000h循環(huán)腐蝕試驗(yàn))

圖1表明LVE涂料與標(biāo)準(zhǔn)環(huán)氧涂料防腐性能對比結(jié)果。圖2展現(xiàn)LVE涂料與用帶單官能團(tuán)和雙官能團(tuán)活性稀釋劑改性BADGE涂料的防腐性能對比。活性稀釋劑濃度不固定，但配方黏度達(dá)到90～100 KU. 單官能團(tuán)的稀釋劑，對C12～C14AGE和CGE進(jìn)行了評(píng)價(jià)。帶雙官能團(tuán)的活性稀釋劑，則對BDDGE和HDDGE 進(jìn)行了評(píng)價(jià)。
