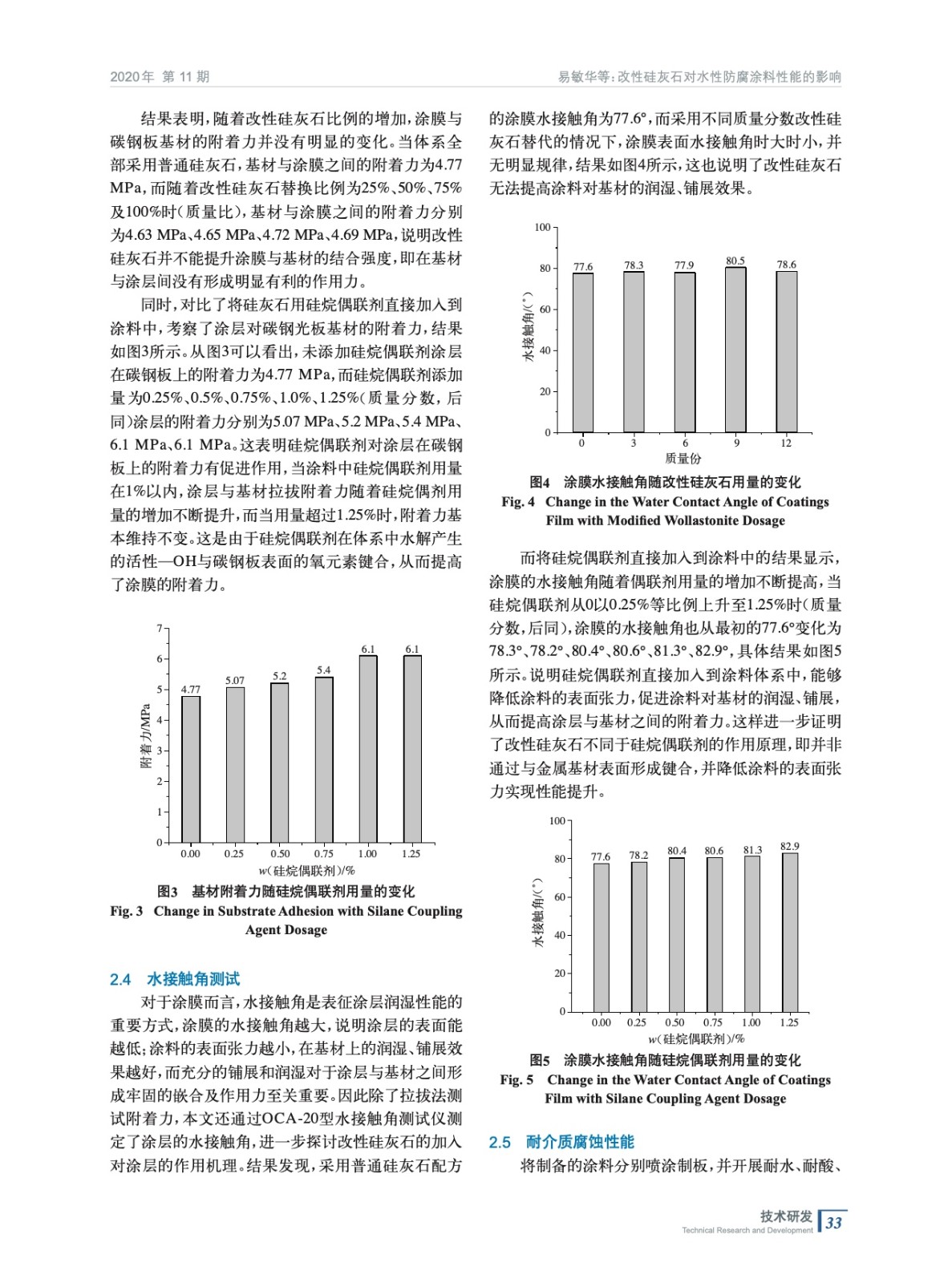

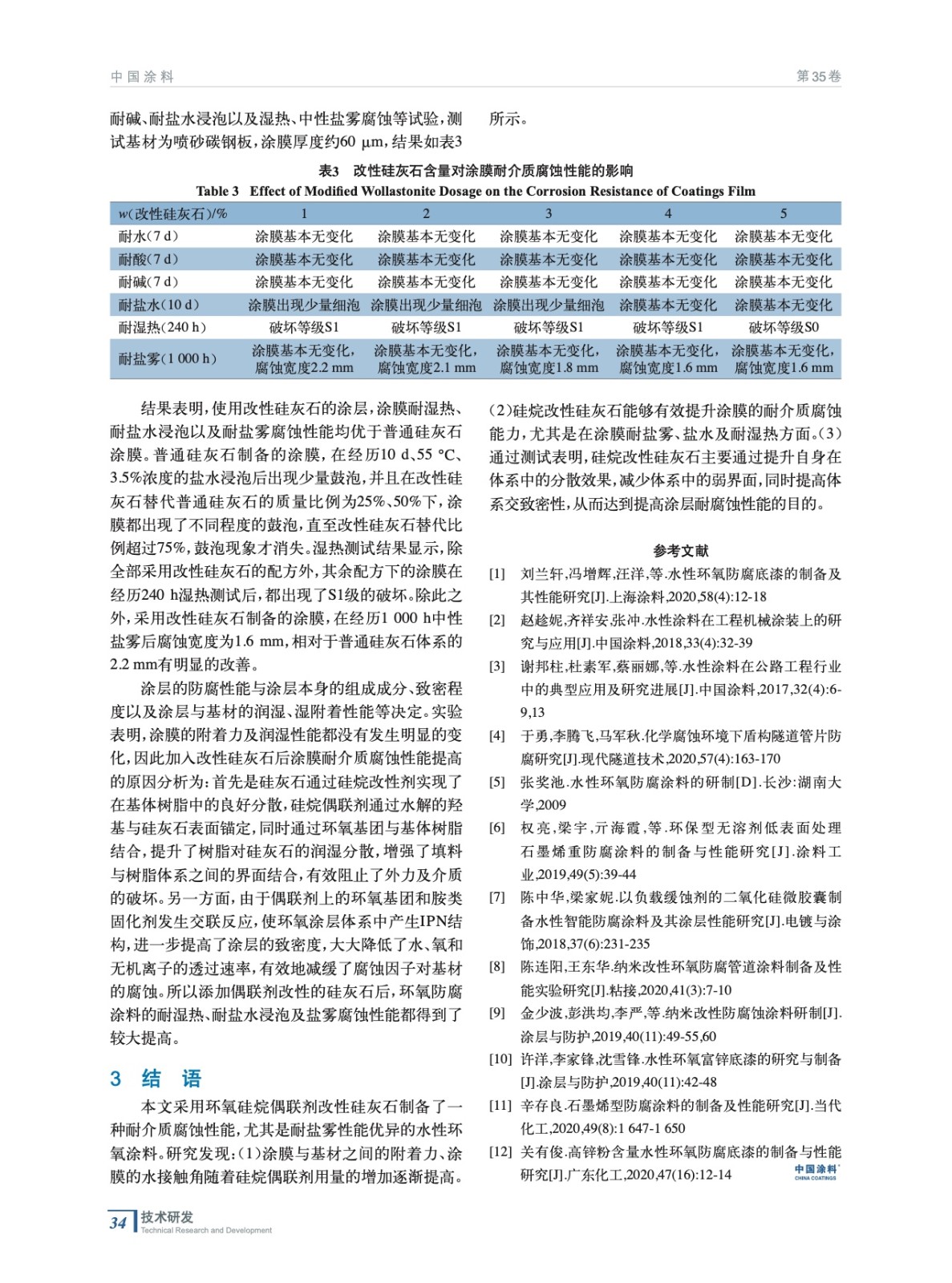

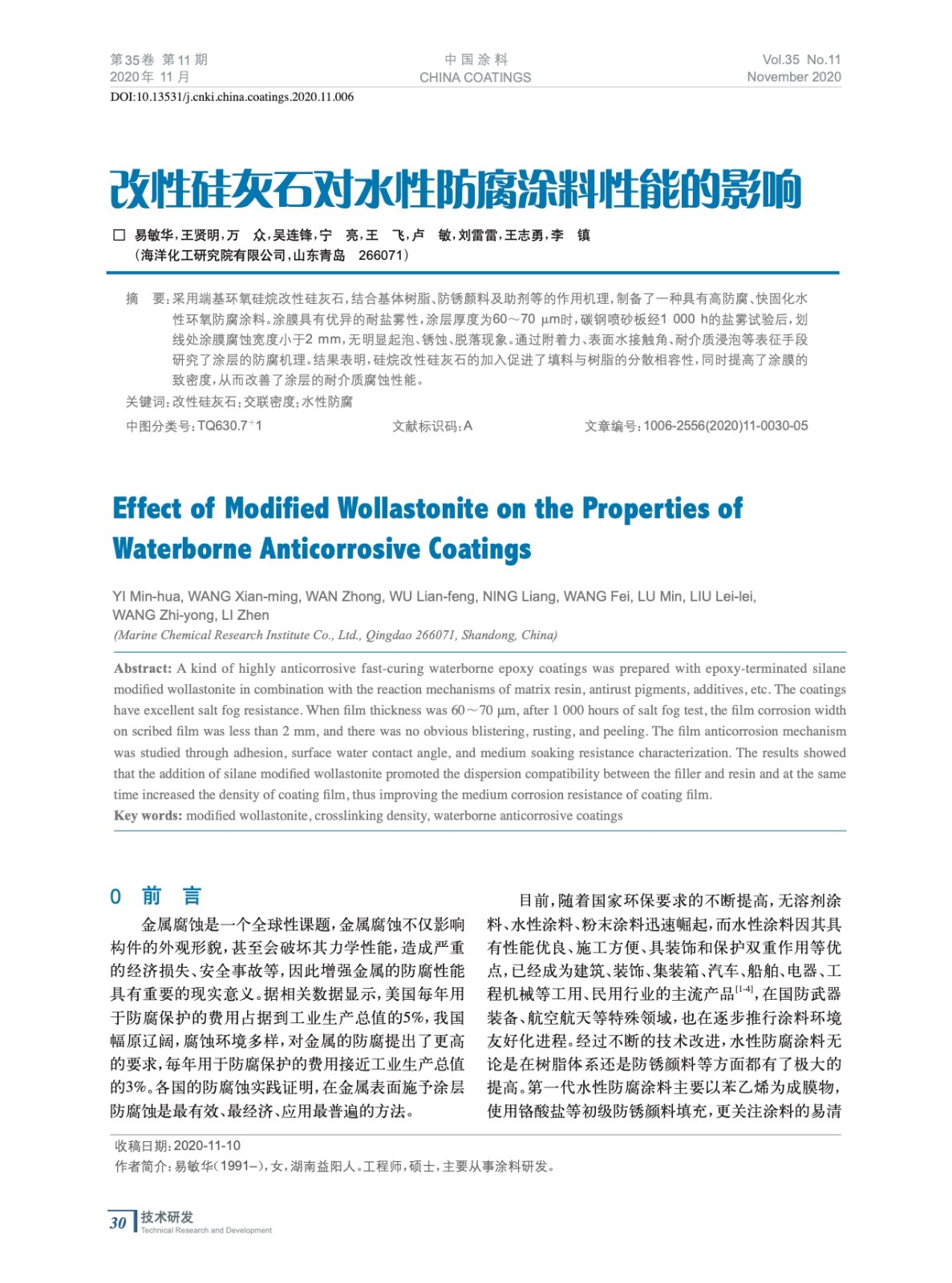

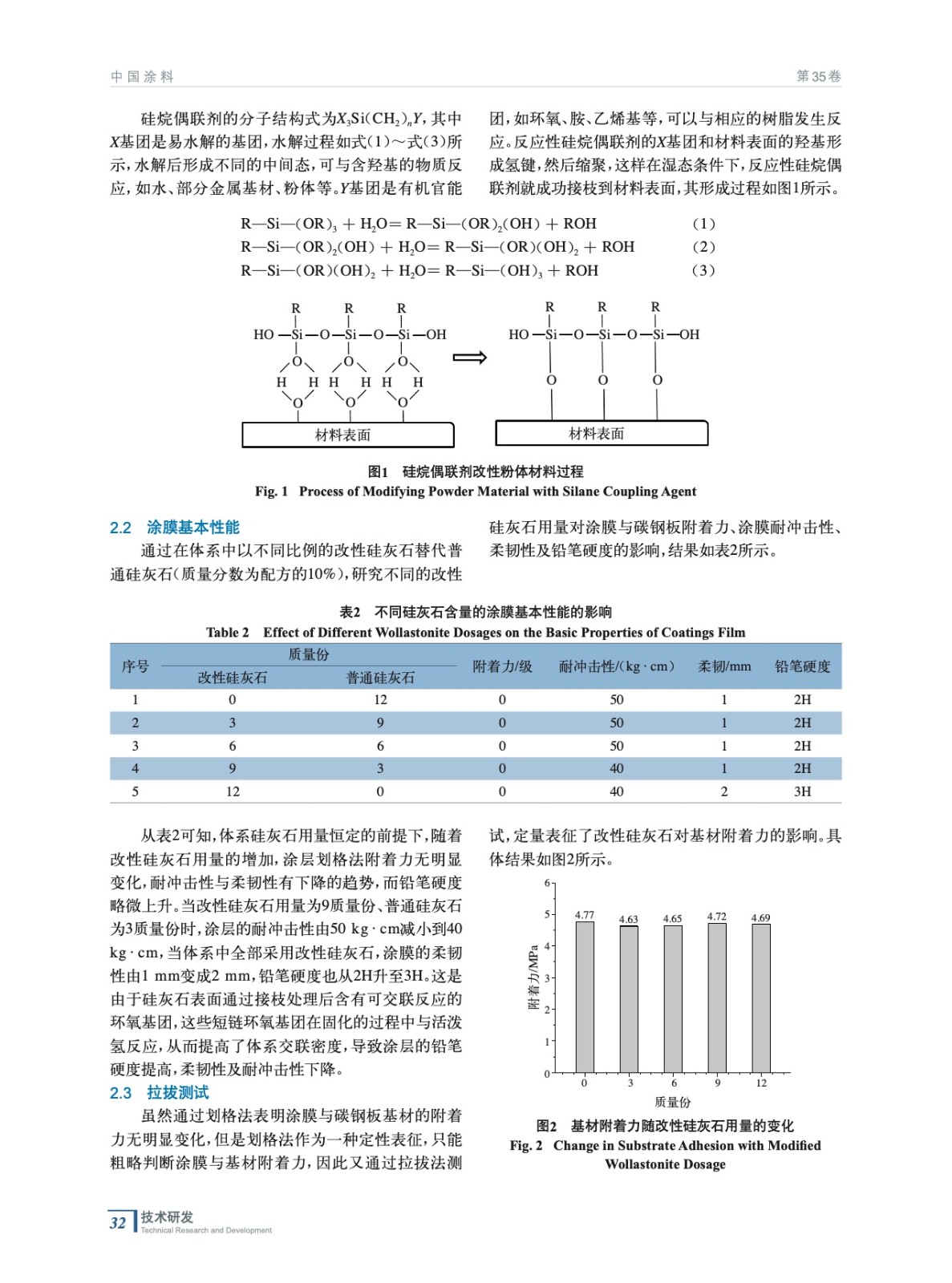

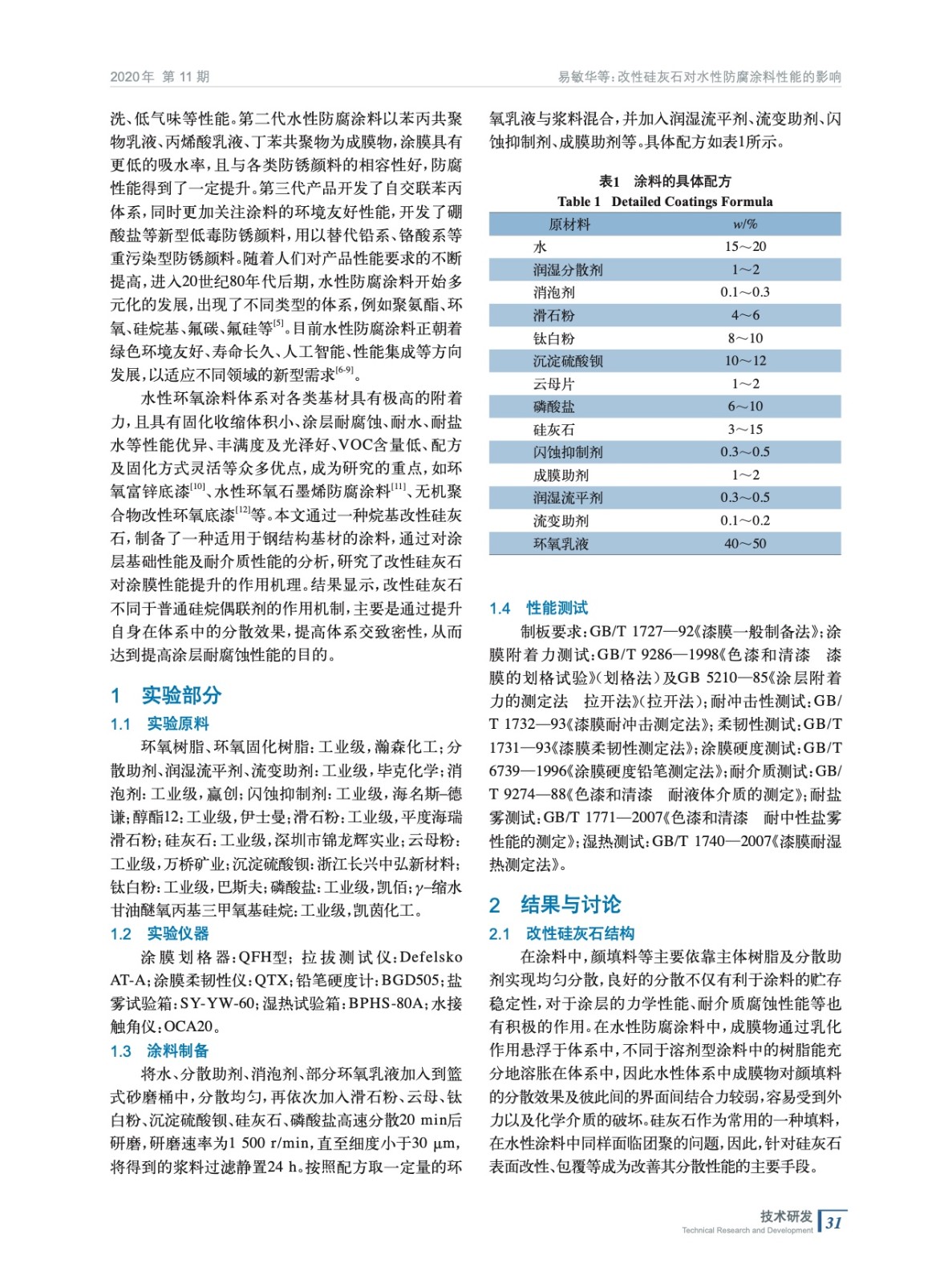

摘要：采用端基環(huán)氧硅烷改性硅灰石，結(jié)合基體樹脂、防銹顏料及助劑等的作用機(jī)理，制備了一種具有高防腐、快固化水性環(huán)氧防腐涂料。涂膜具有優(yōu)異的耐鹽霧性，涂層厚度為60～70 μm時(shí)，碳鋼噴砂板經(jīng)1 000 h的鹽霧試驗(yàn)后，劃線處涂膜腐蝕寬度小于2 mm，無明顯起泡、銹蝕、脫落現(xiàn)象。結(jié)果表明，硅烷改性硅灰石的加入促進(jìn)了填料與樹脂的分散相容性，同時(shí)提高了涂膜的致密度，從而改善了涂層的耐介質(zhì)腐蝕性能。
