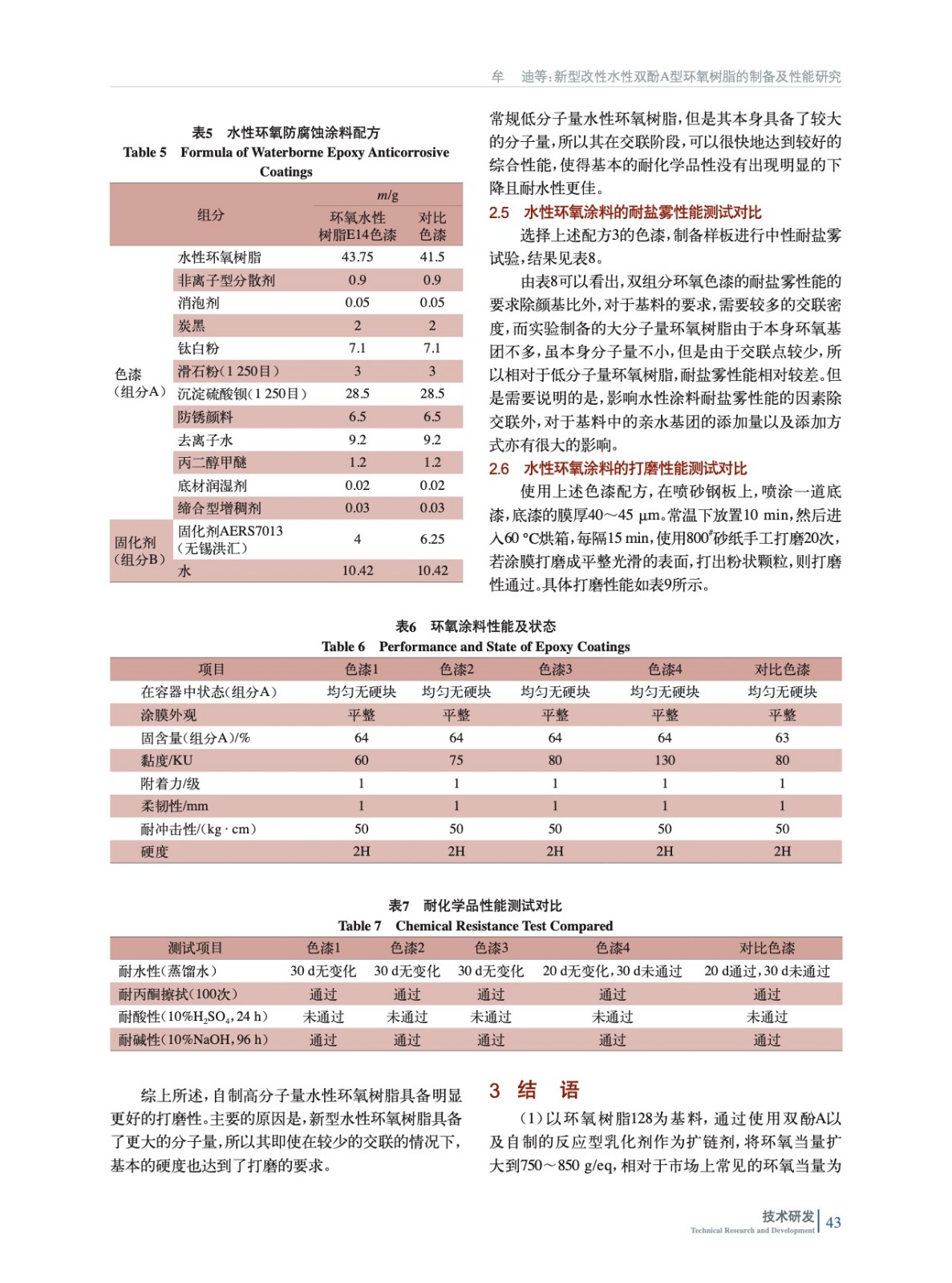

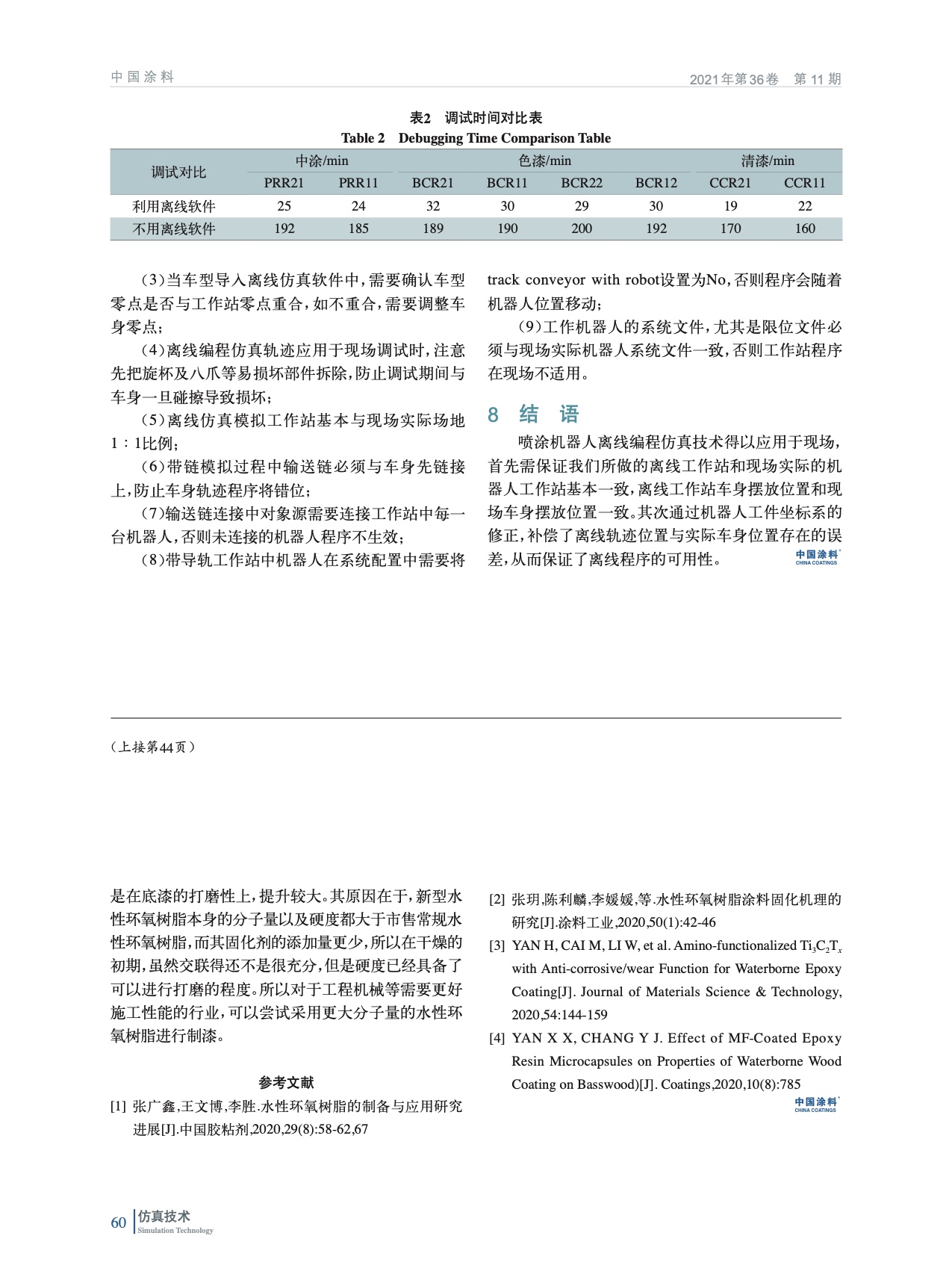

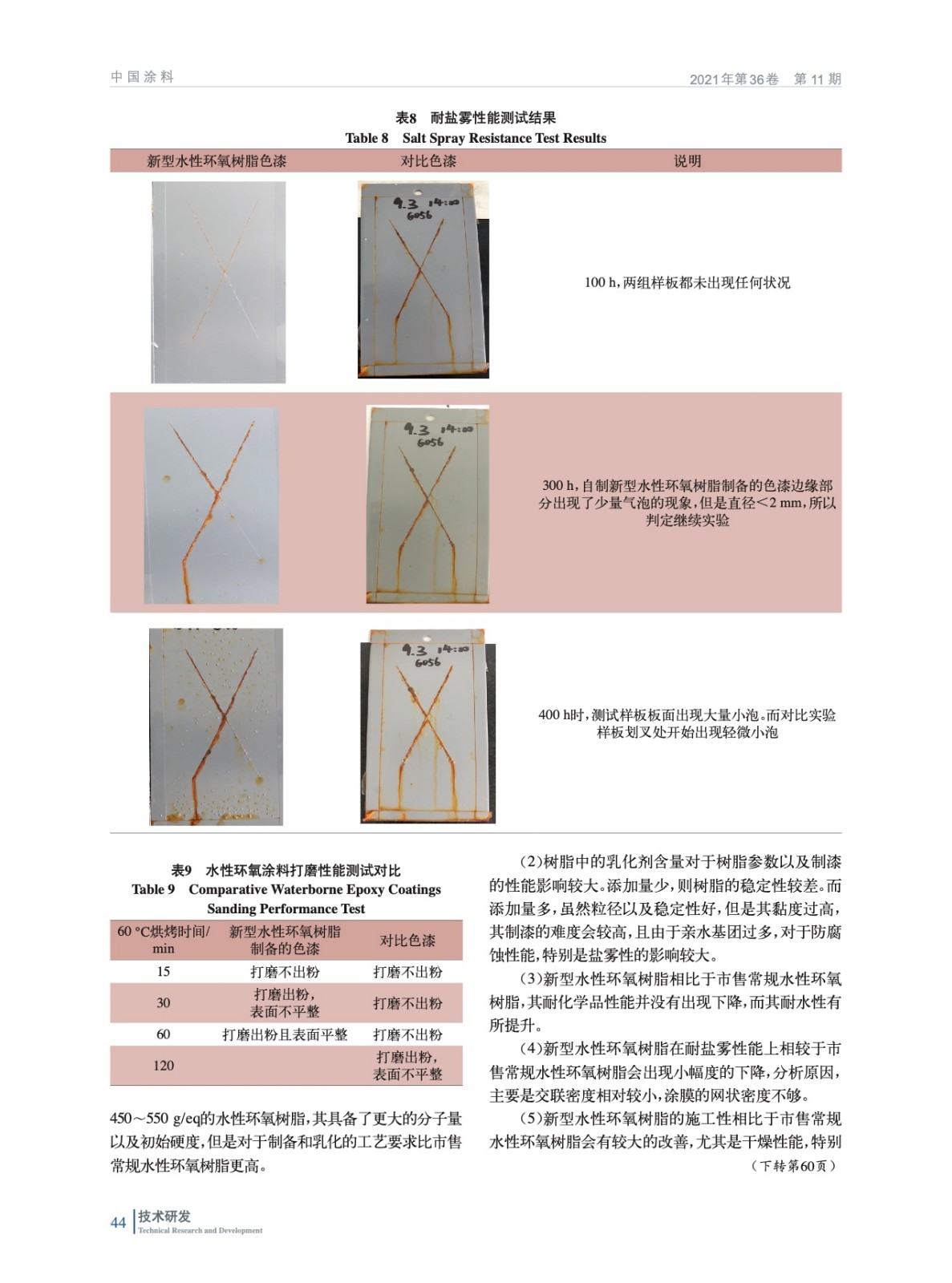

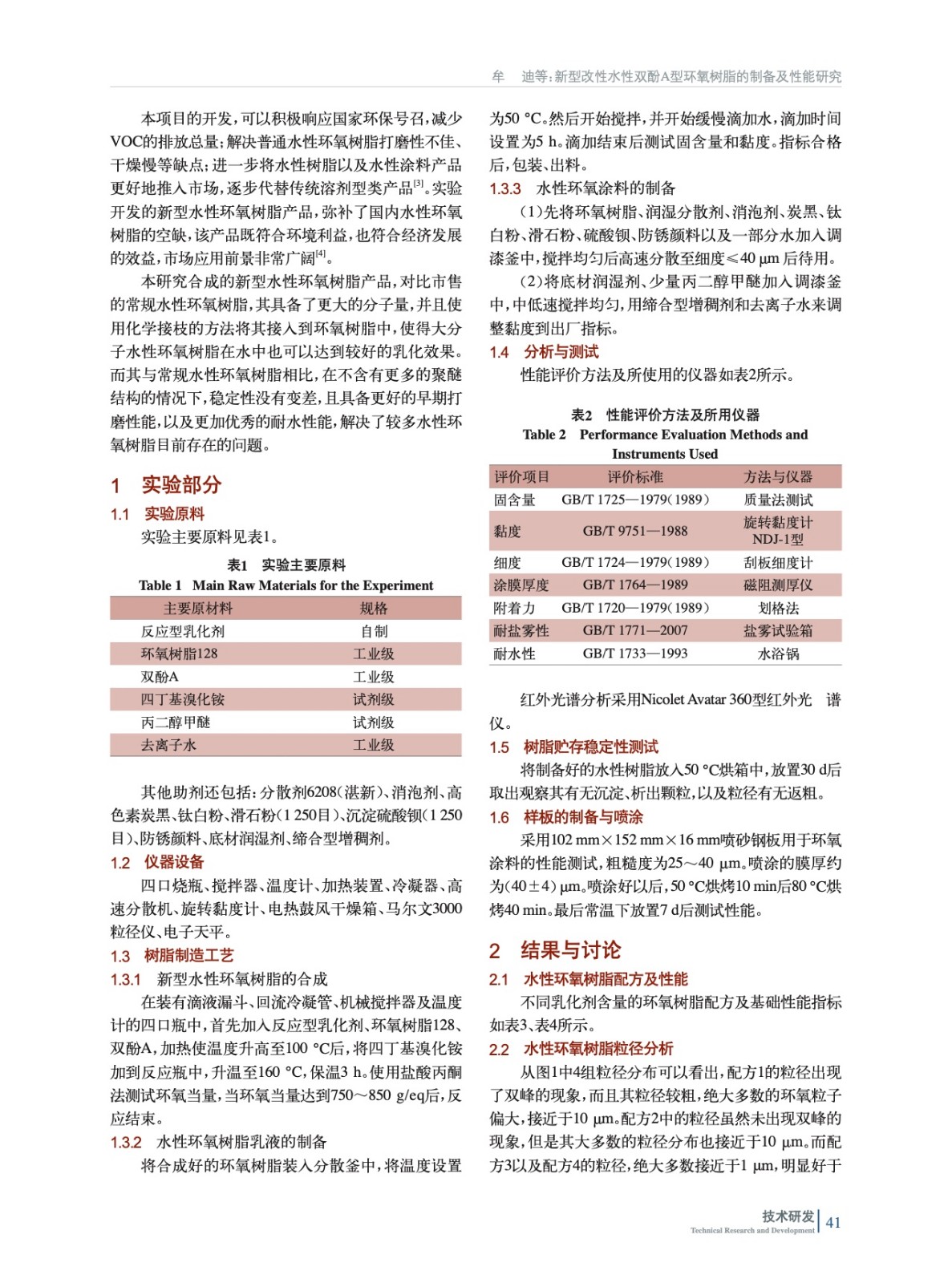

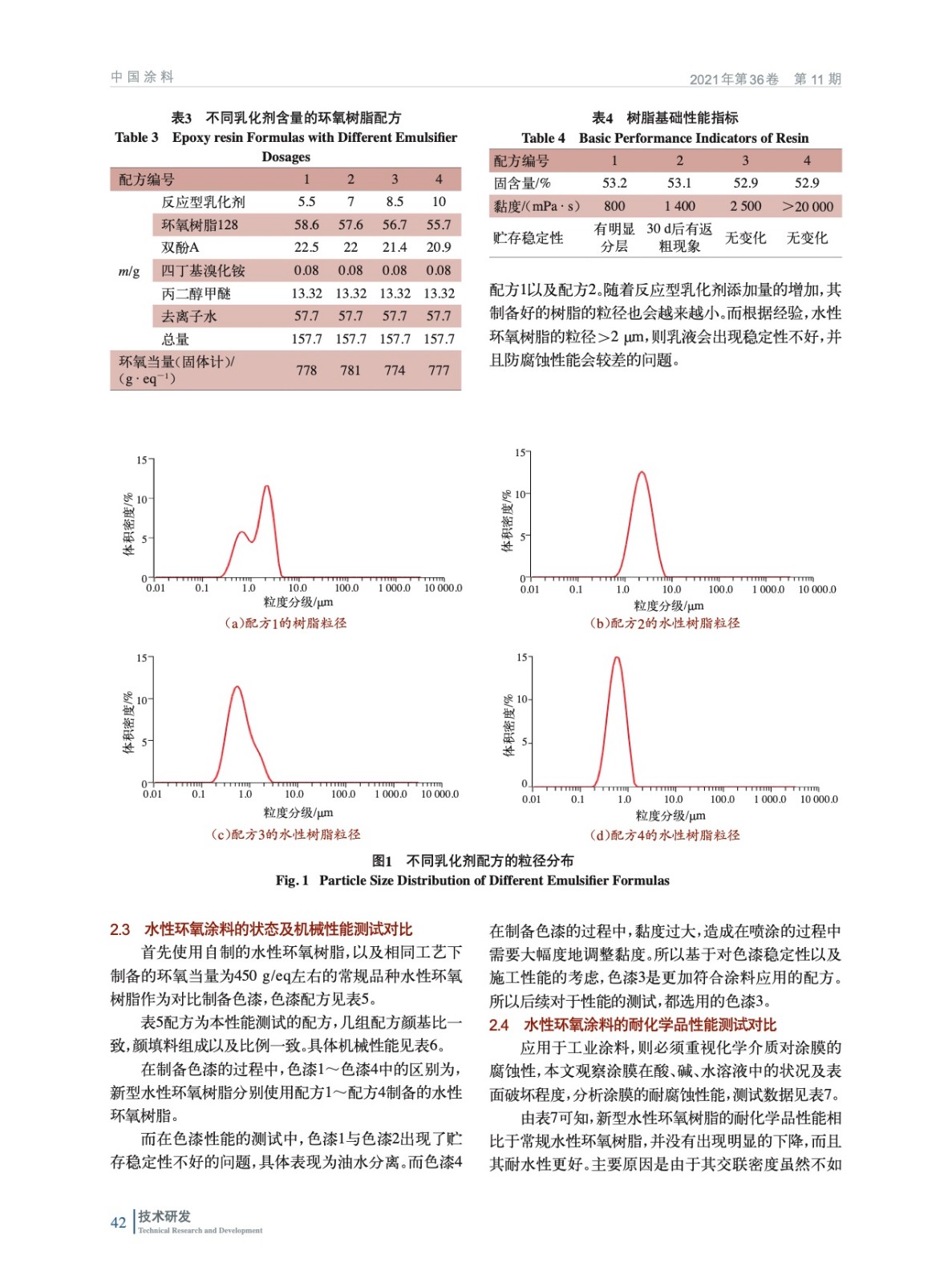

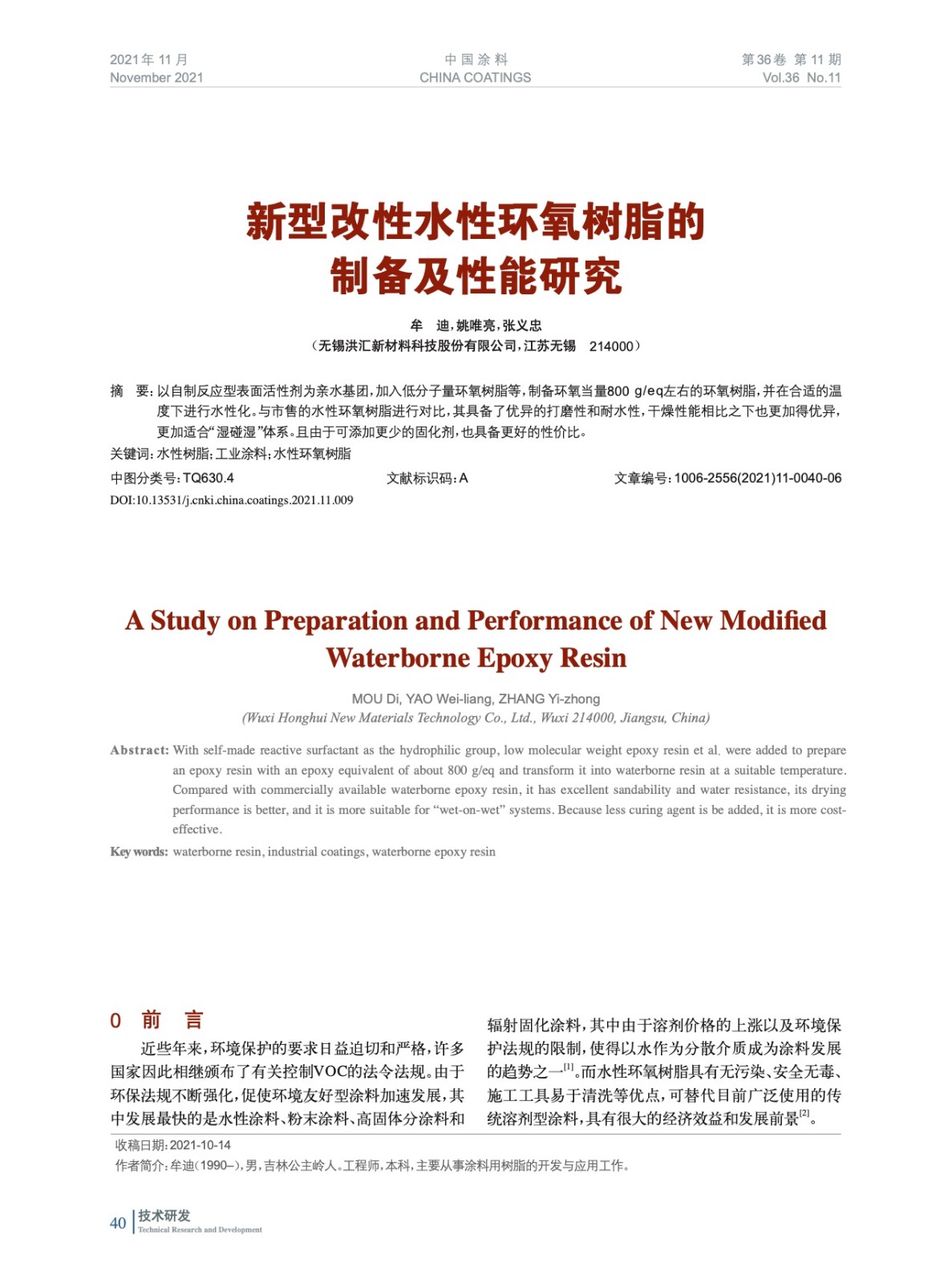

摘要：以自制反應型表面活性劑為親水基團，加入低分子量環氧樹脂等，制備環氧當量800 g/eq左右的環氧樹脂，并在合適的溫度下進行水性化。與市售的水性環氧樹脂進行對比，其具備了優異的打磨性和耐水性，干燥性能相比之下也更加得優異，更加適合“濕碰濕”體系。且由于可添加更少的固化劑，也具備更好的性價比。
