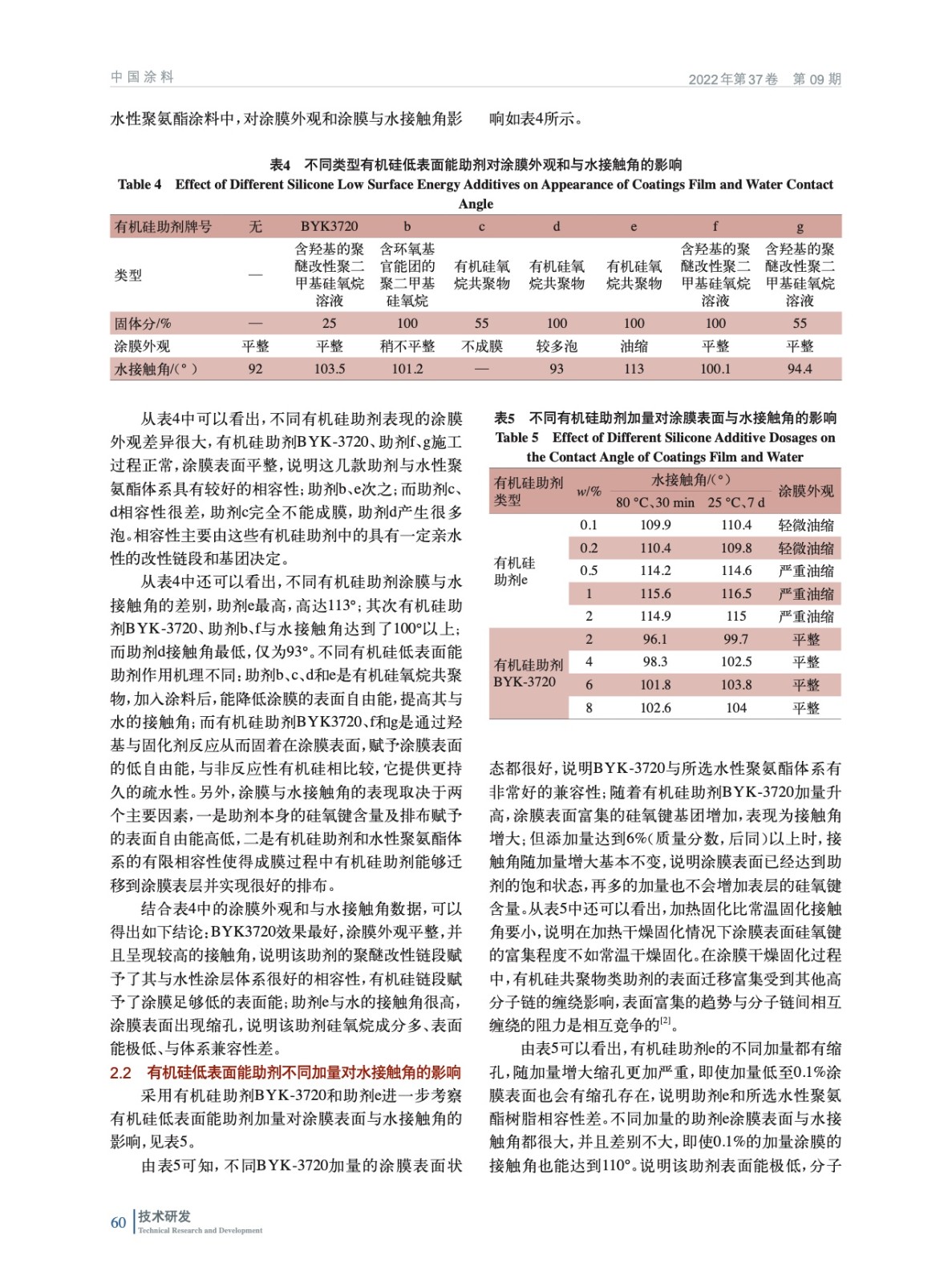

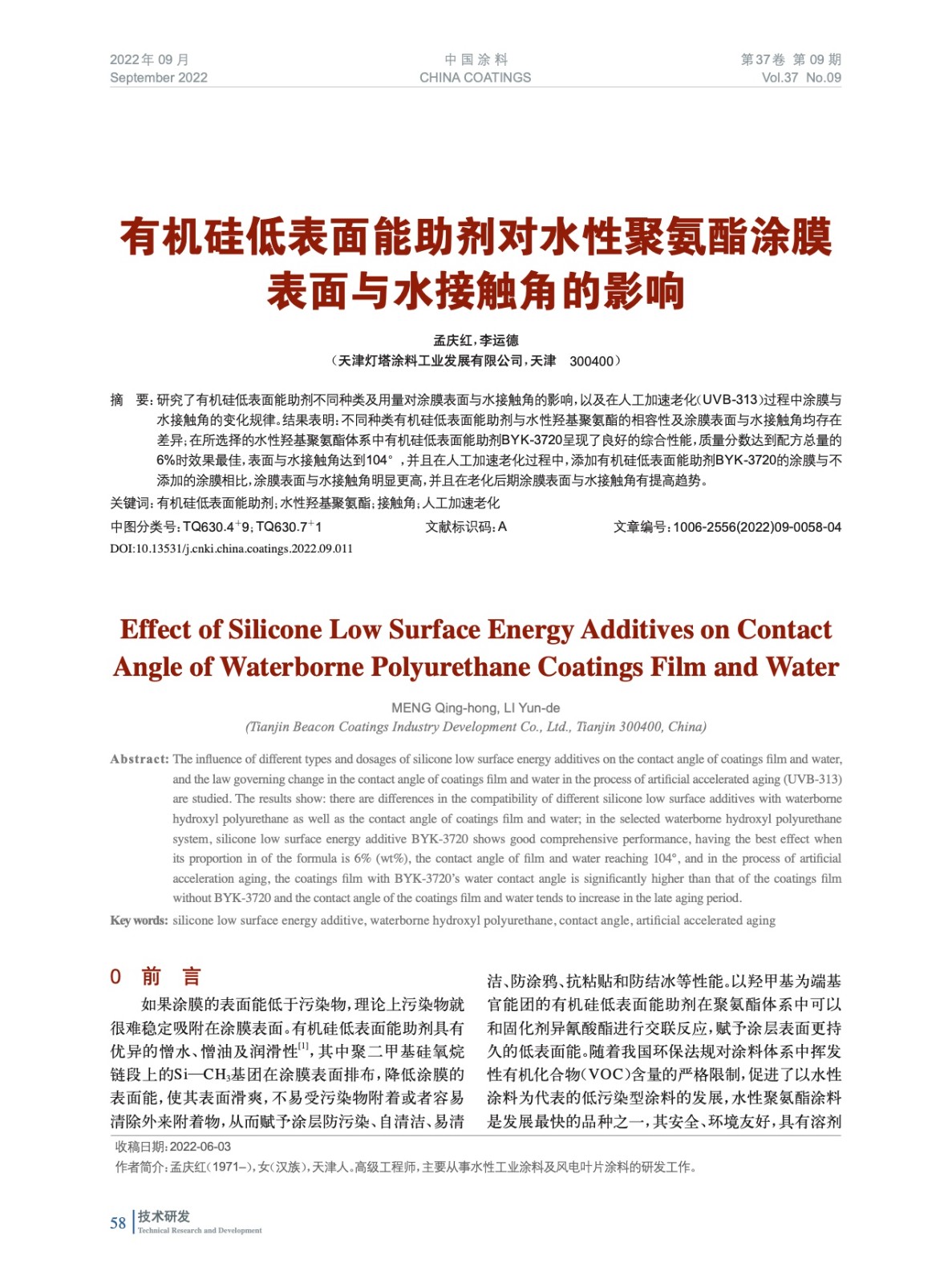

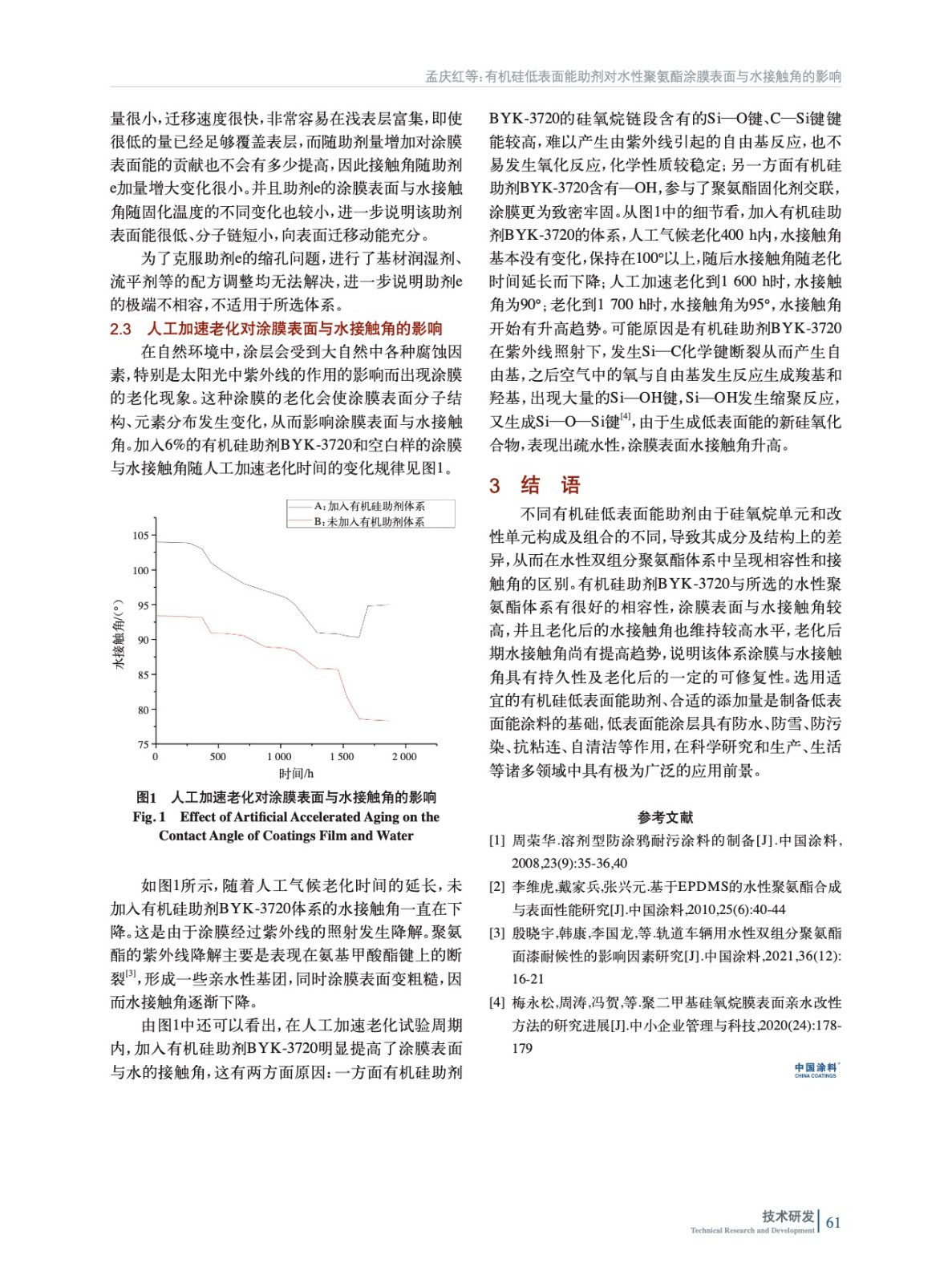

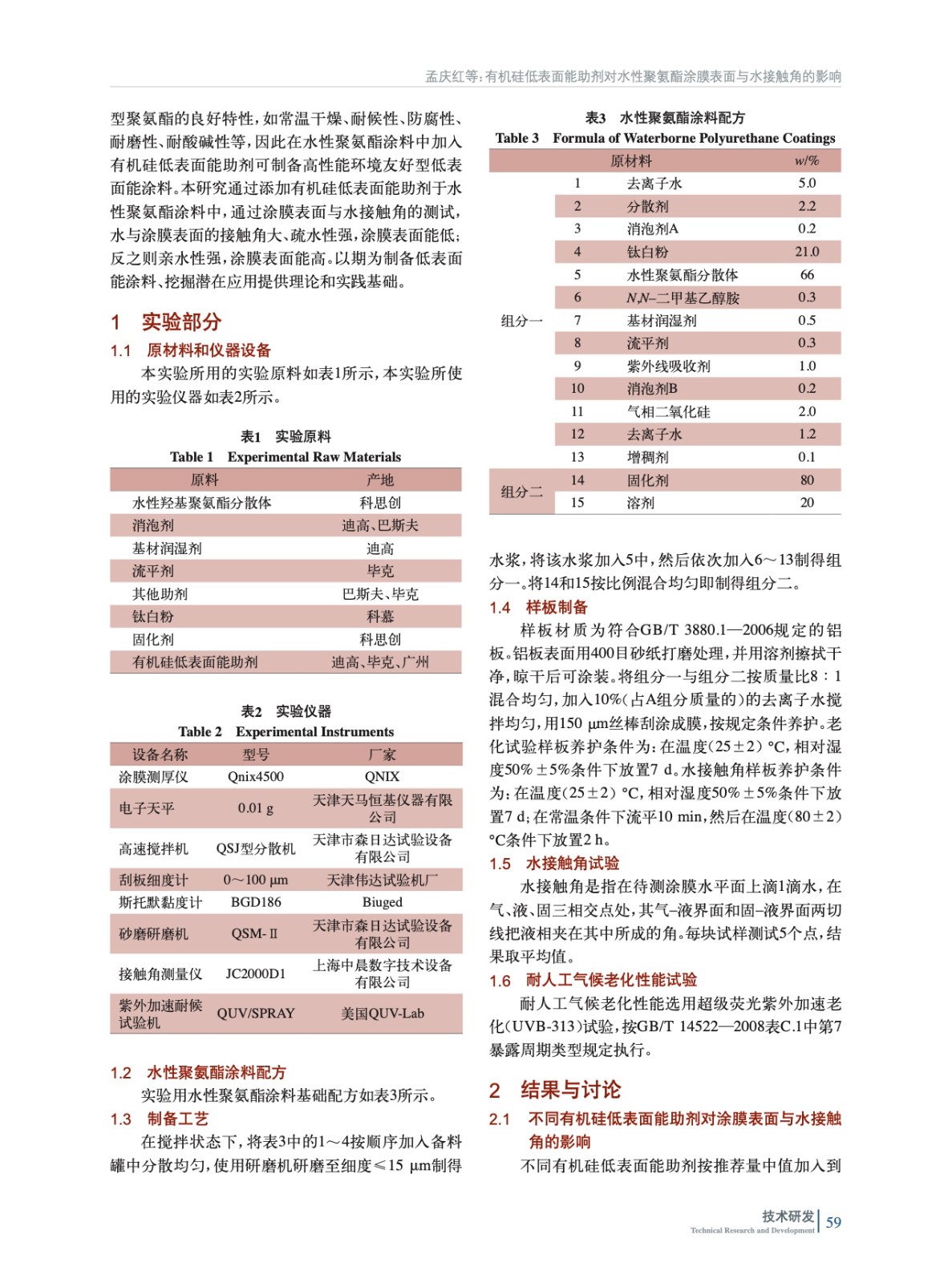

摘要：研究了有機(jī)硅低表面能助劑不同種類及用量對涂膜表面與水接觸角的影響，以及在人工加速老化過程中涂膜與水接觸角的變化規(guī)律。結(jié)果表明：在所選擇的水性羥基聚氨酯體系中有機(jī)硅低表面能助劑BYK-3720呈現(xiàn)了良好的綜合性能，質(zhì)量分?jǐn)?shù)達(dá)到配方總量的6%時效果最佳，表面與水接觸角達(dá)到104°，并且在人工加速老化過程中，涂膜表面與水接觸角明顯更高，并且在老化后期涂膜表面與水接觸角有提高趨勢。
