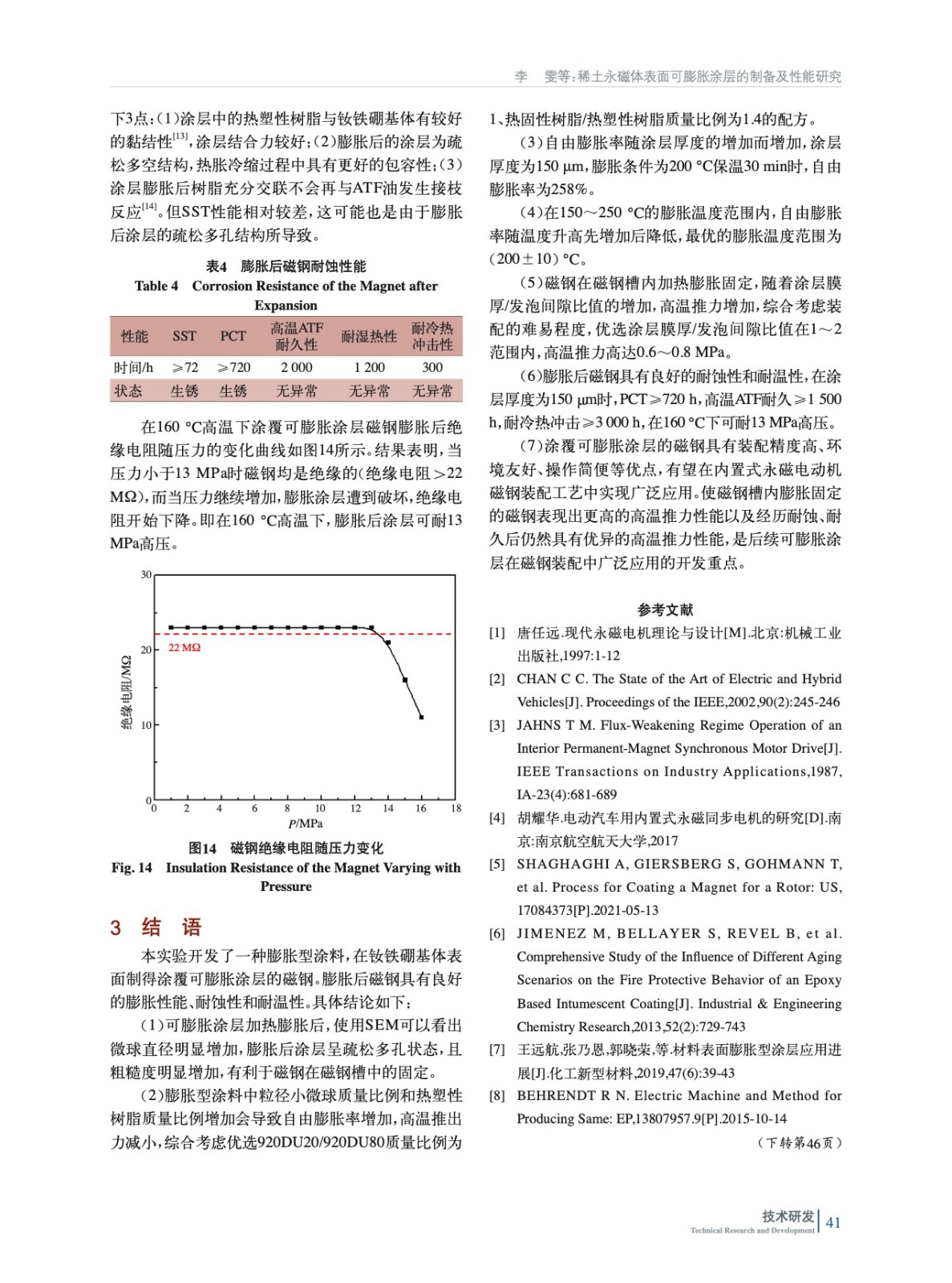

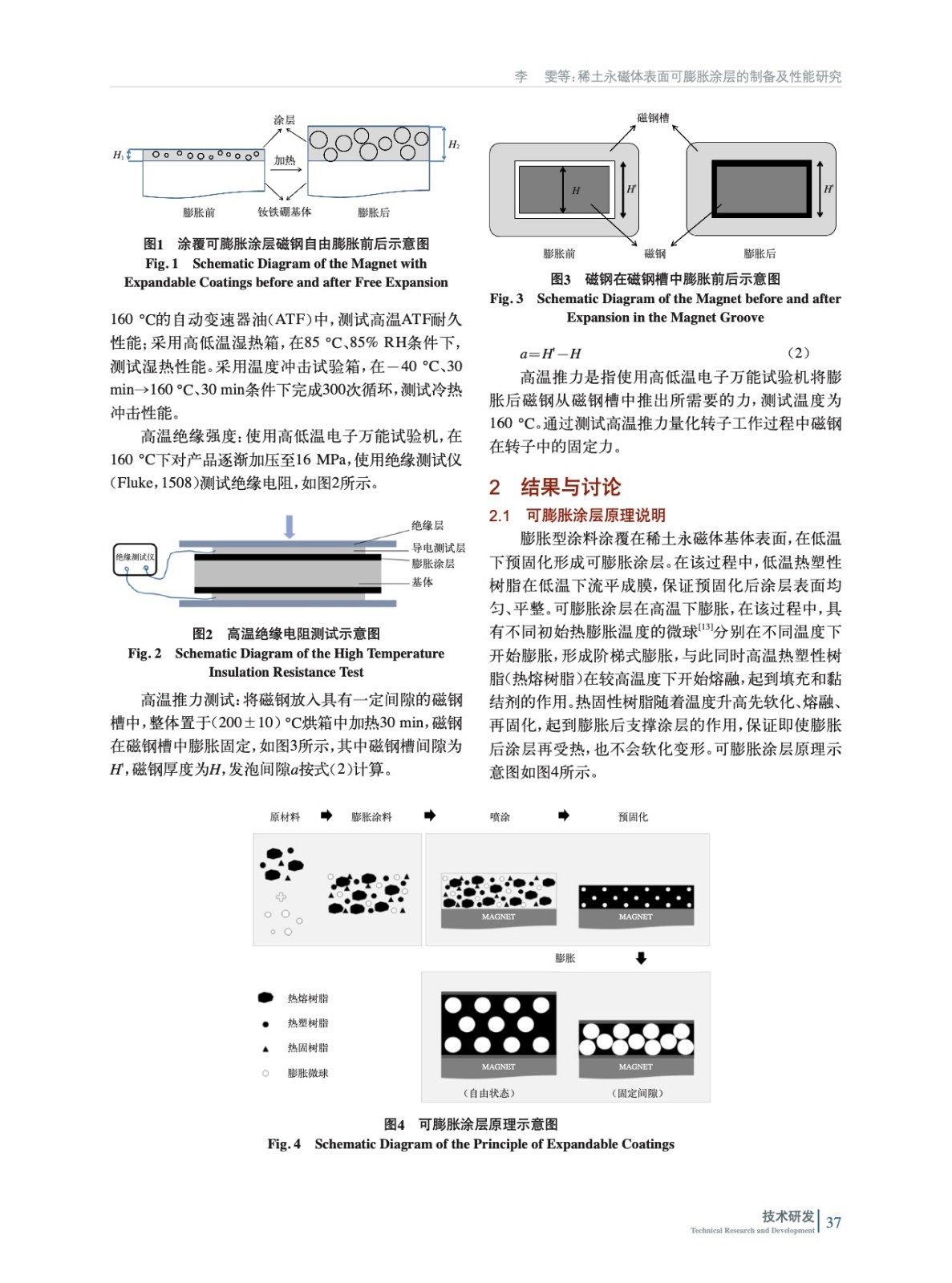

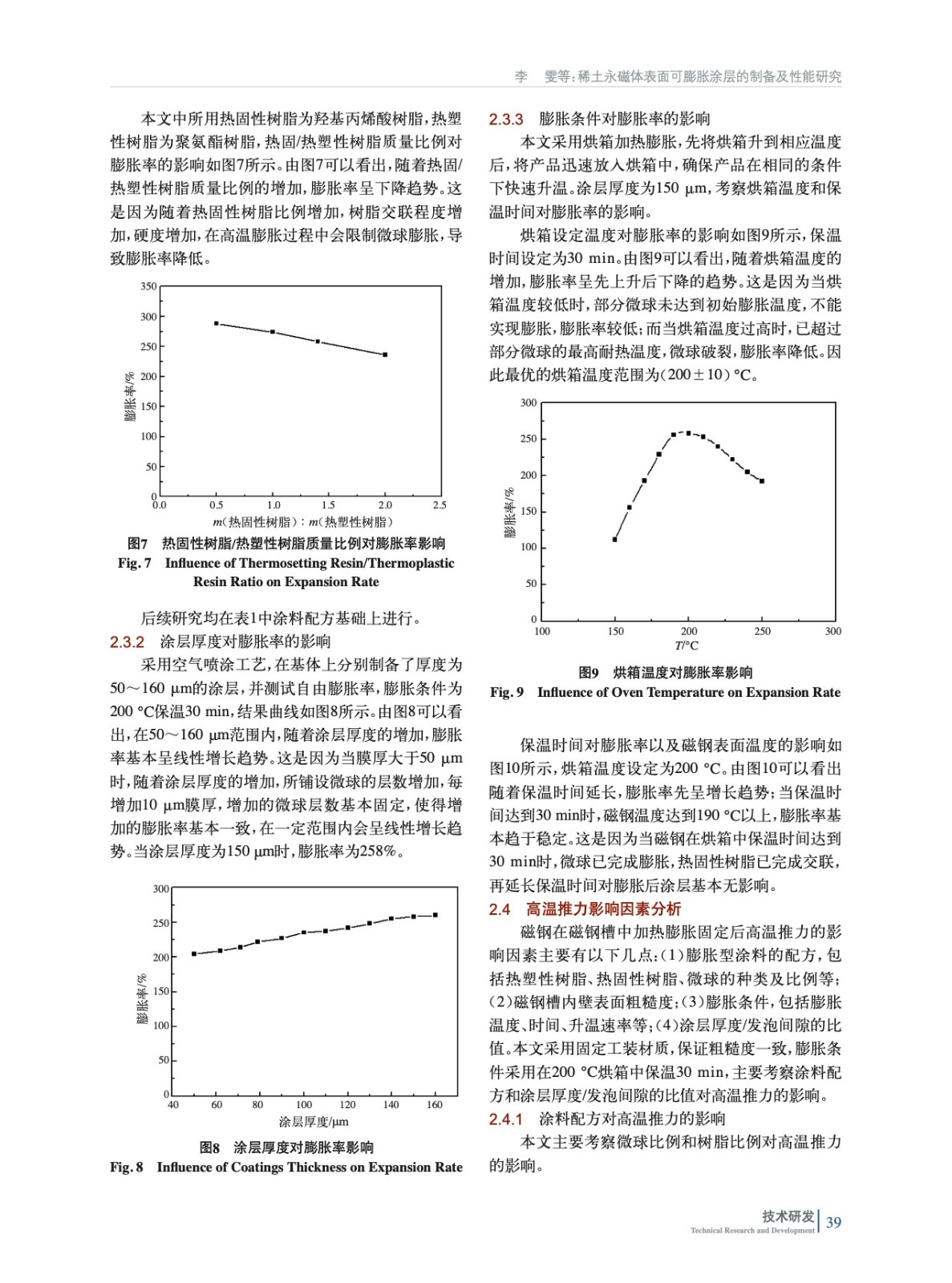

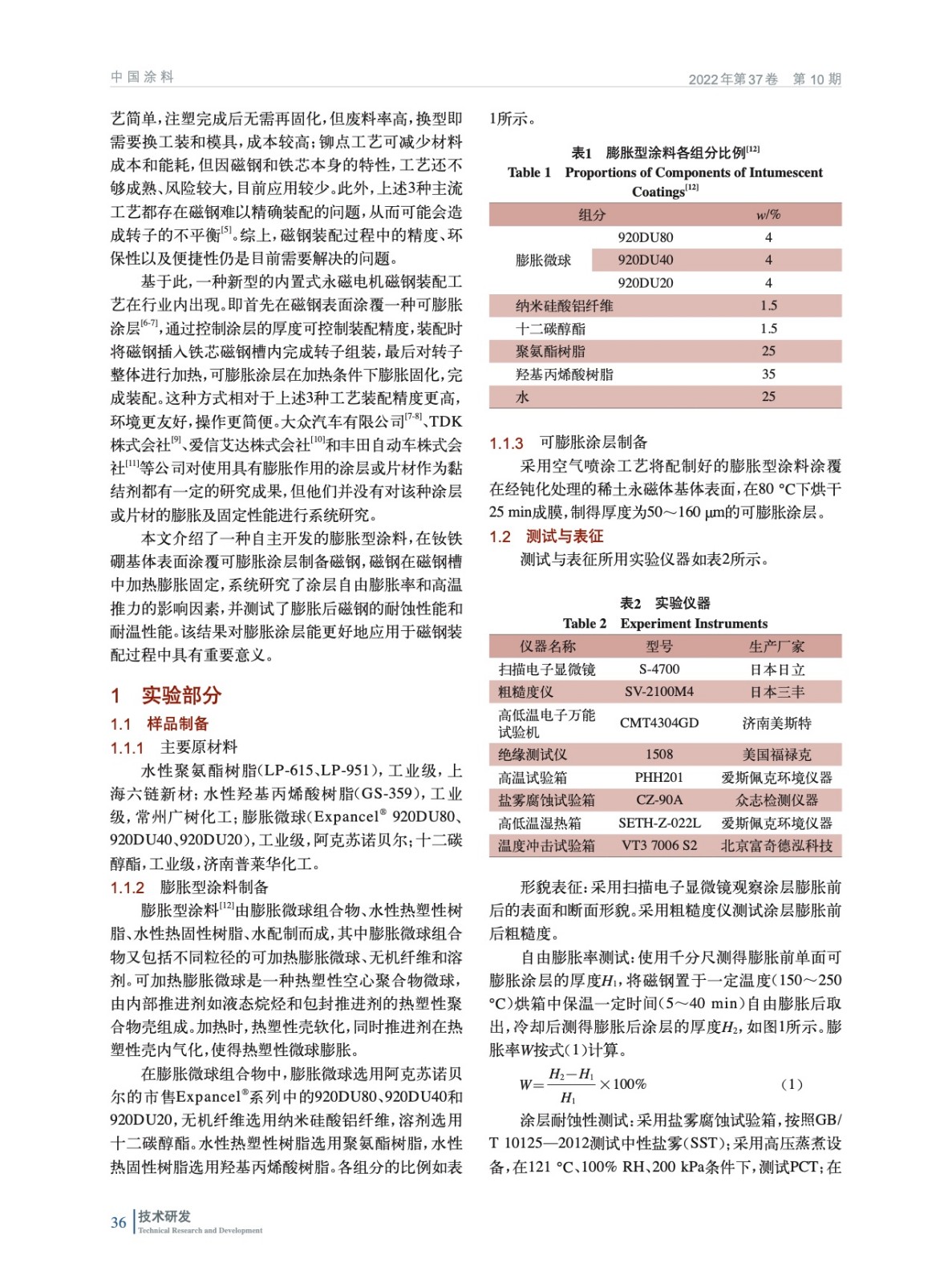

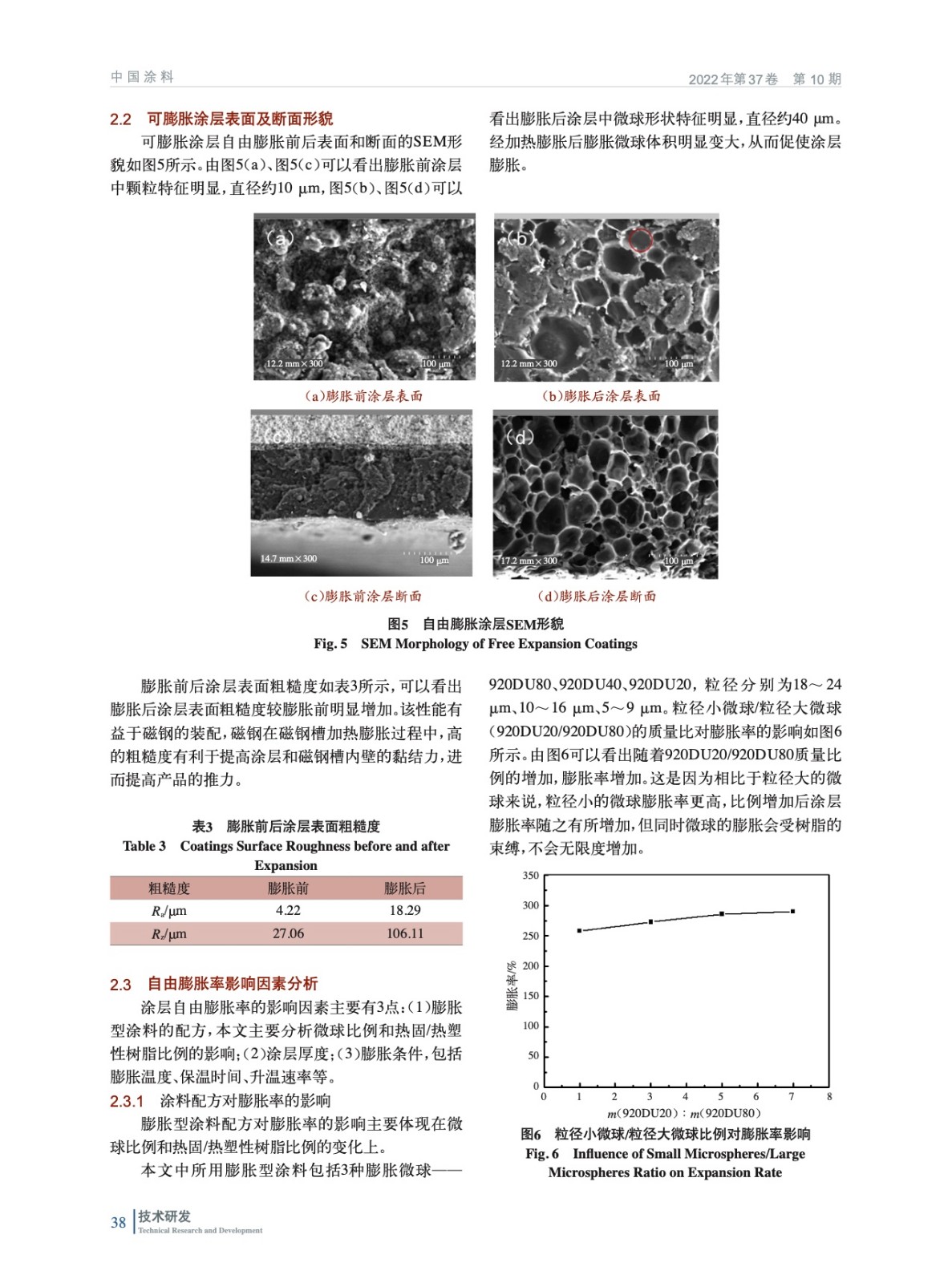

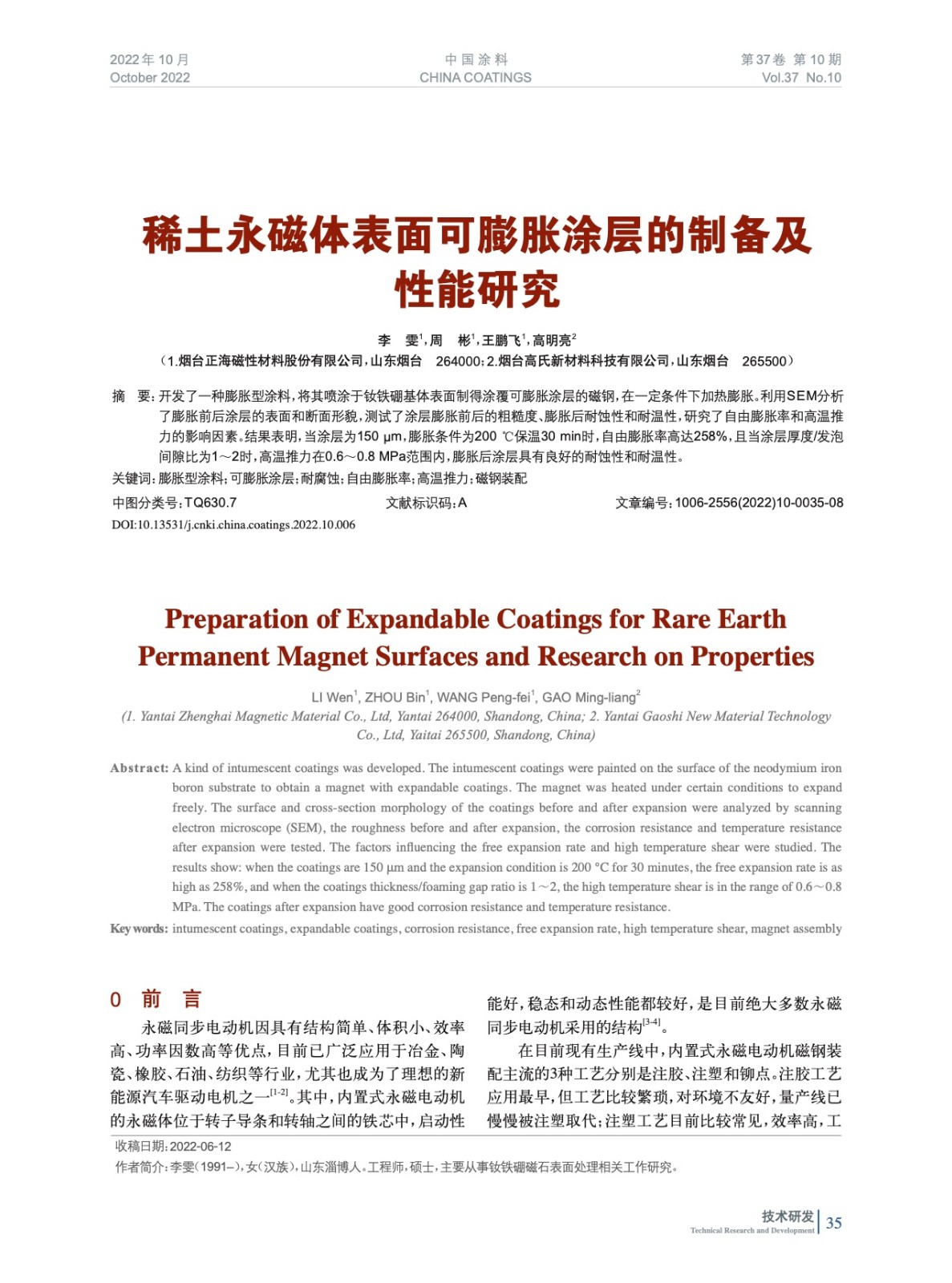

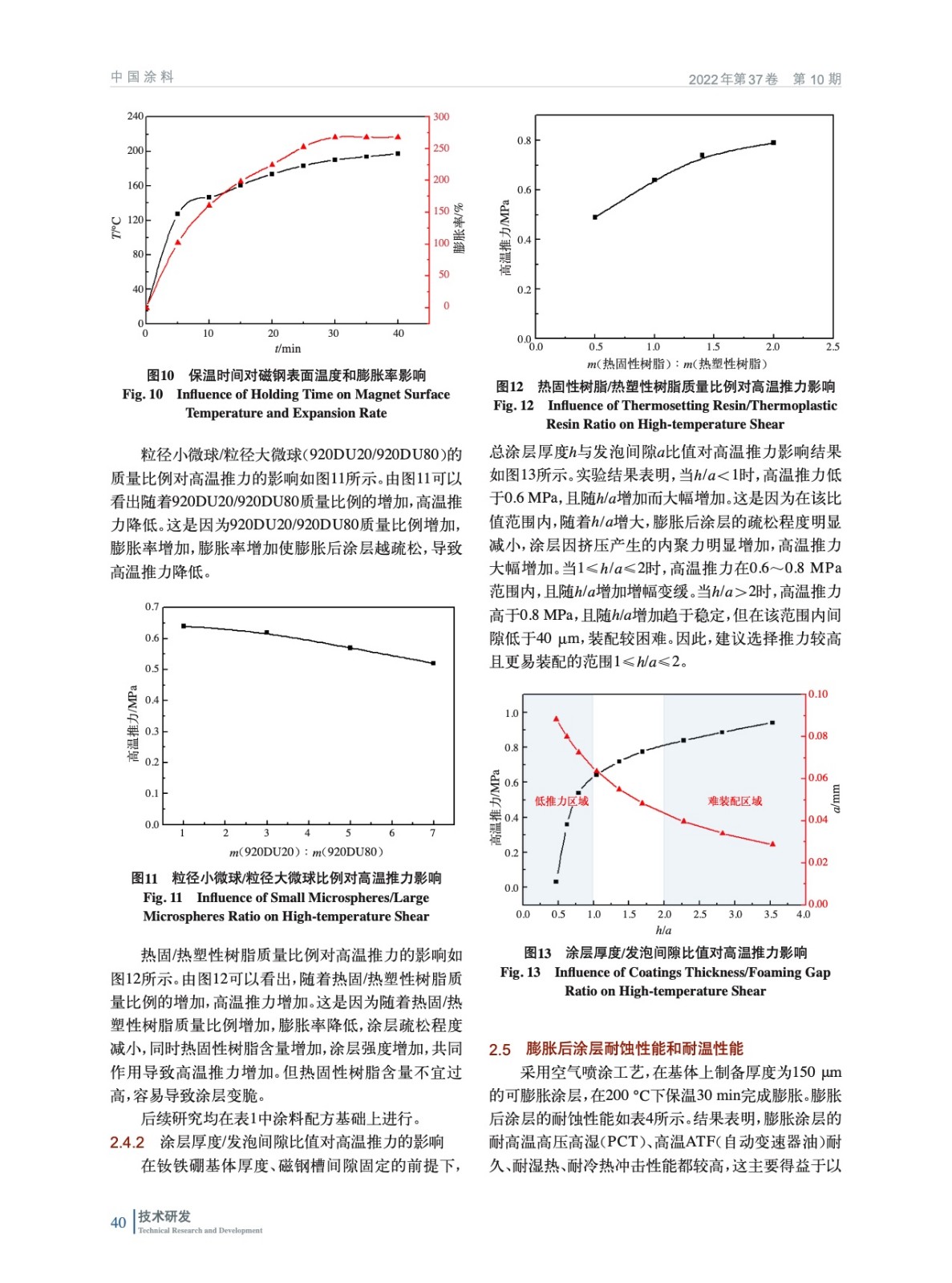

摘要：開發(fā)了一種膨脹型涂料，將其噴涂于釹鐵硼基體表面制得涂覆可膨脹涂層的磁鋼，在一定條件下加熱膨脹。經(jīng)測(cè)試表明，當(dāng)涂層為150 μm，膨脹條件為200 ℃保溫30 min時(shí)，自由膨脹率高達(dá)258%，且當(dāng)涂層厚度/發(fā)泡間隙比為1～2時(shí)，高溫推力在0.6～0.8 MPa范圍內(nèi)，膨脹后涂層具有良好的耐蝕性和耐溫性。
