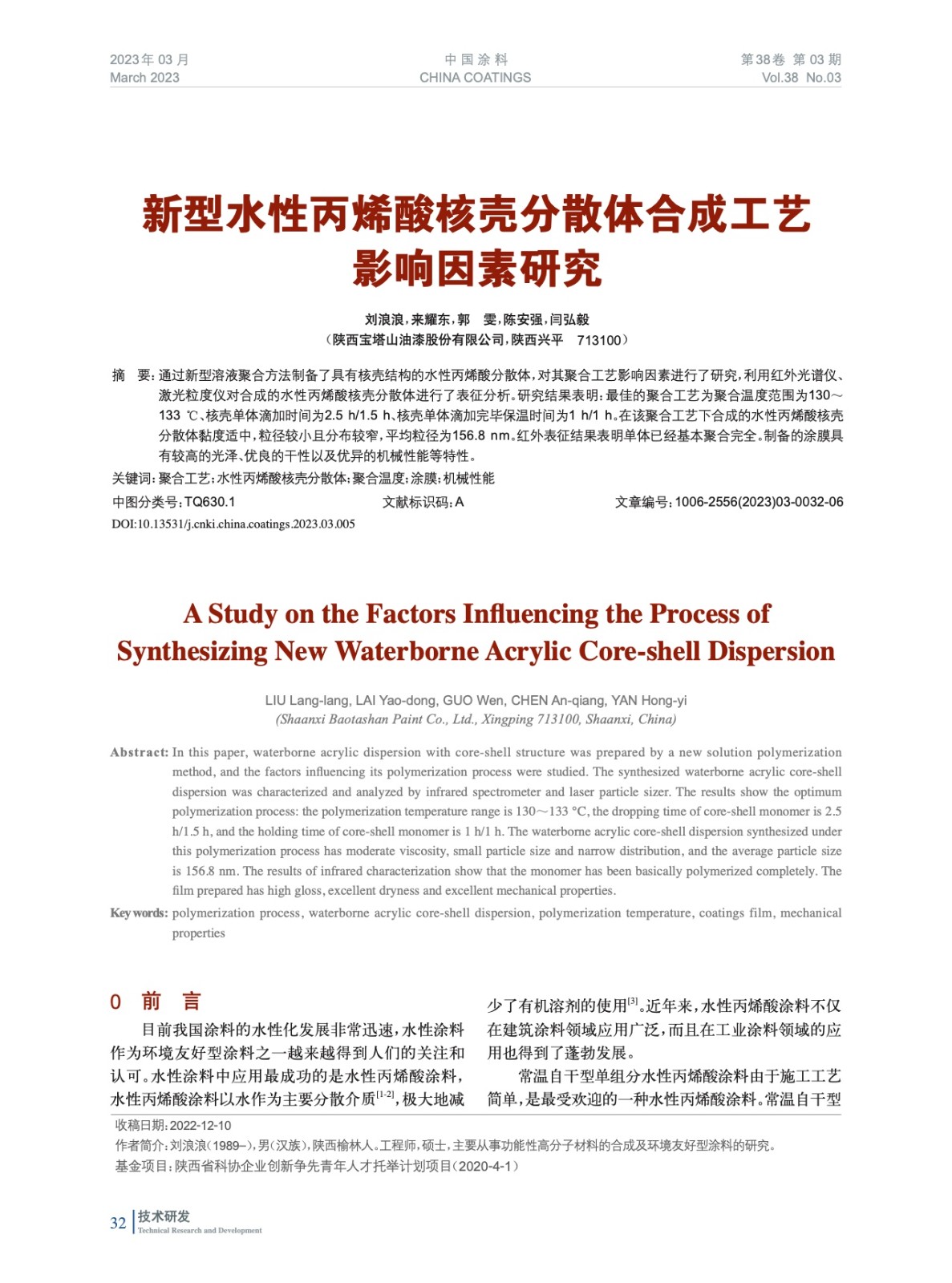

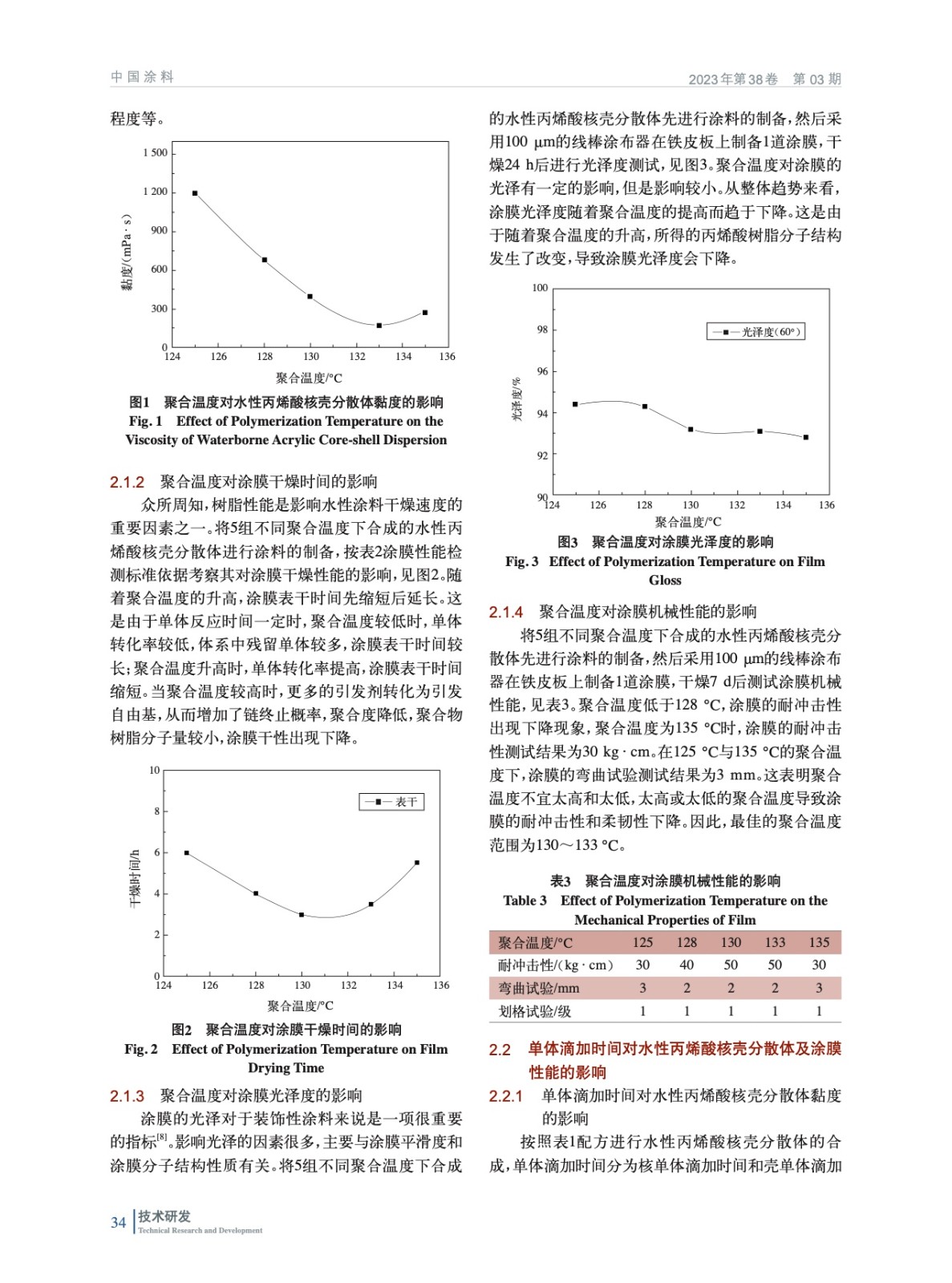

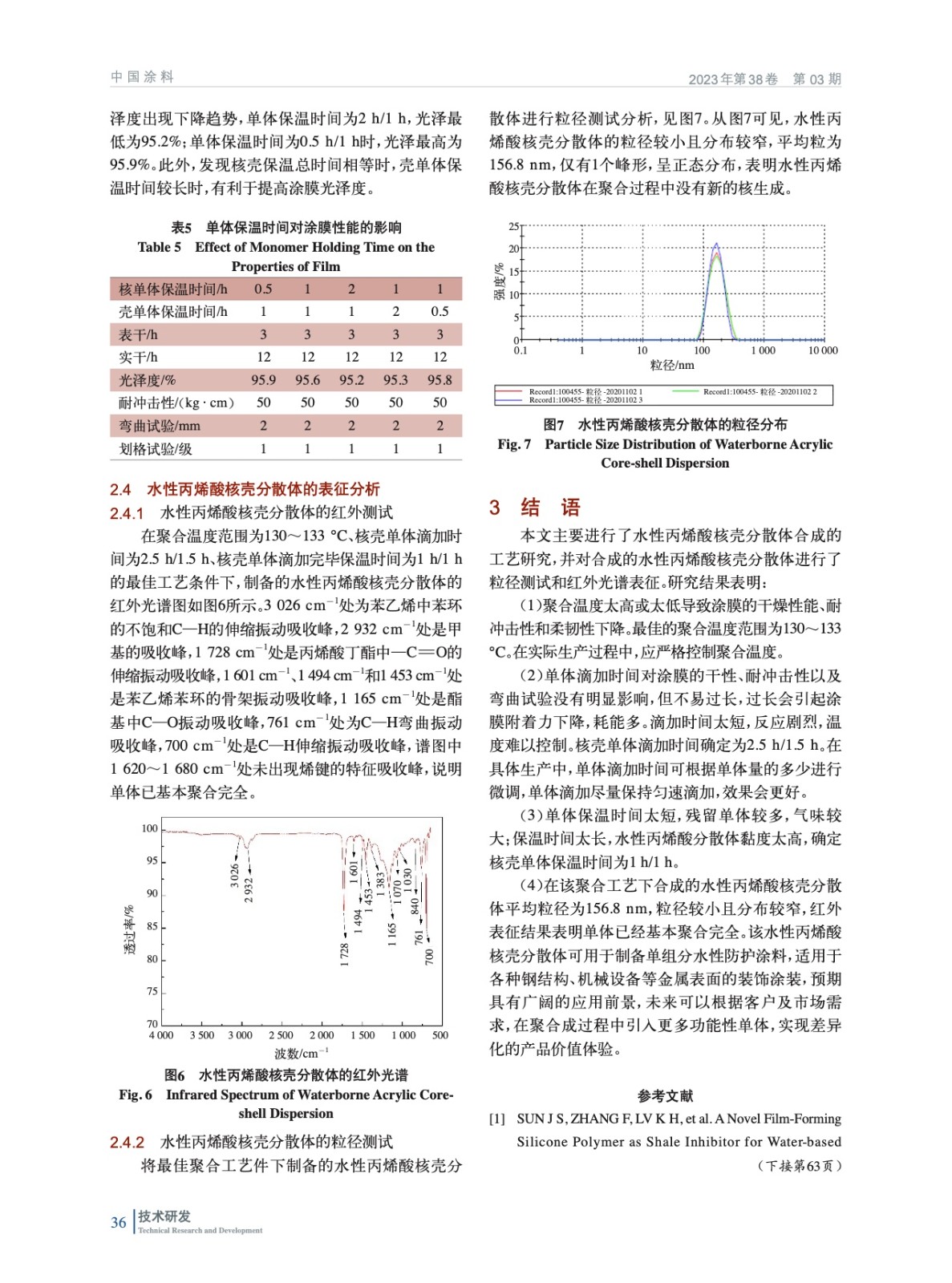

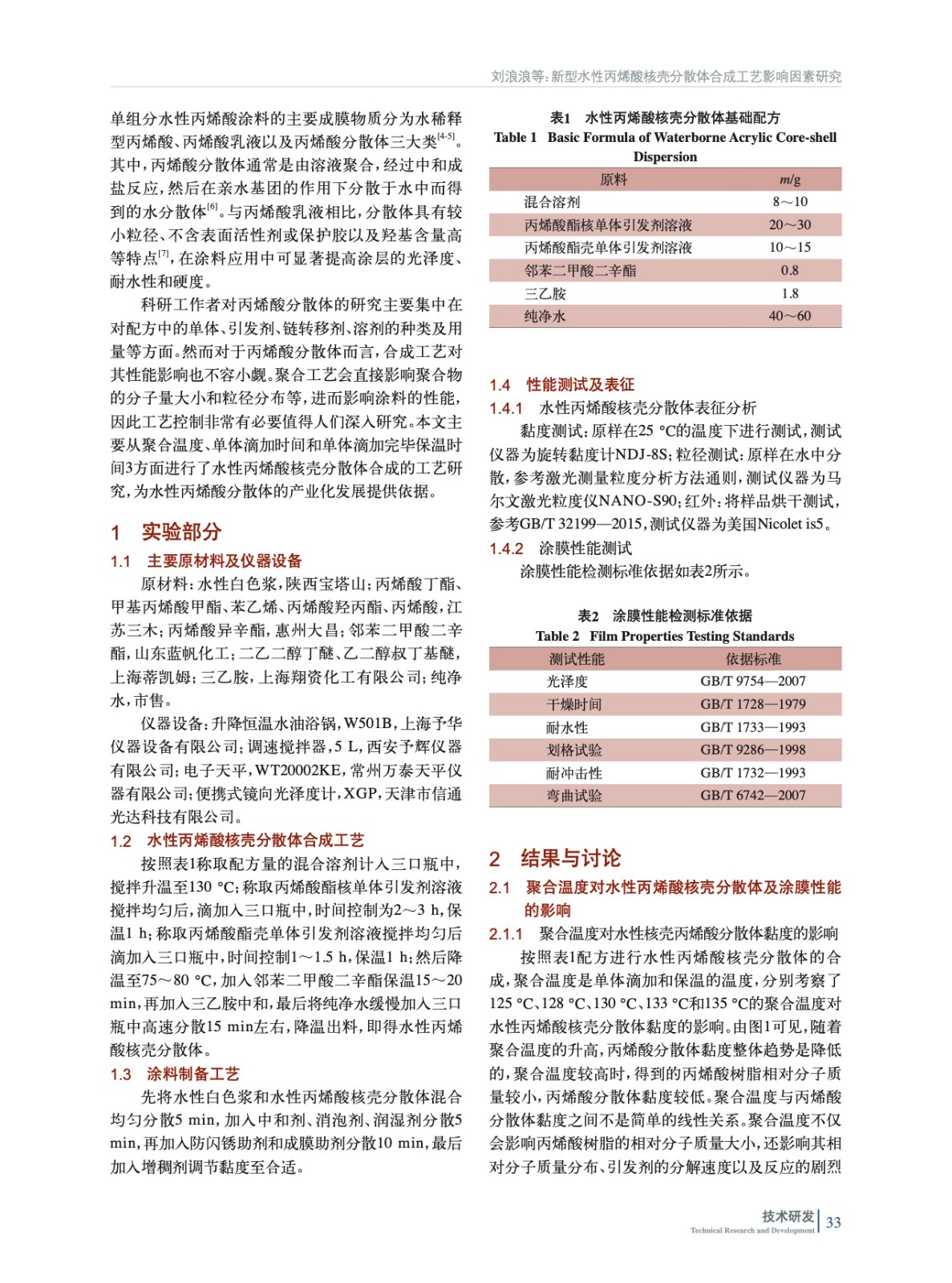

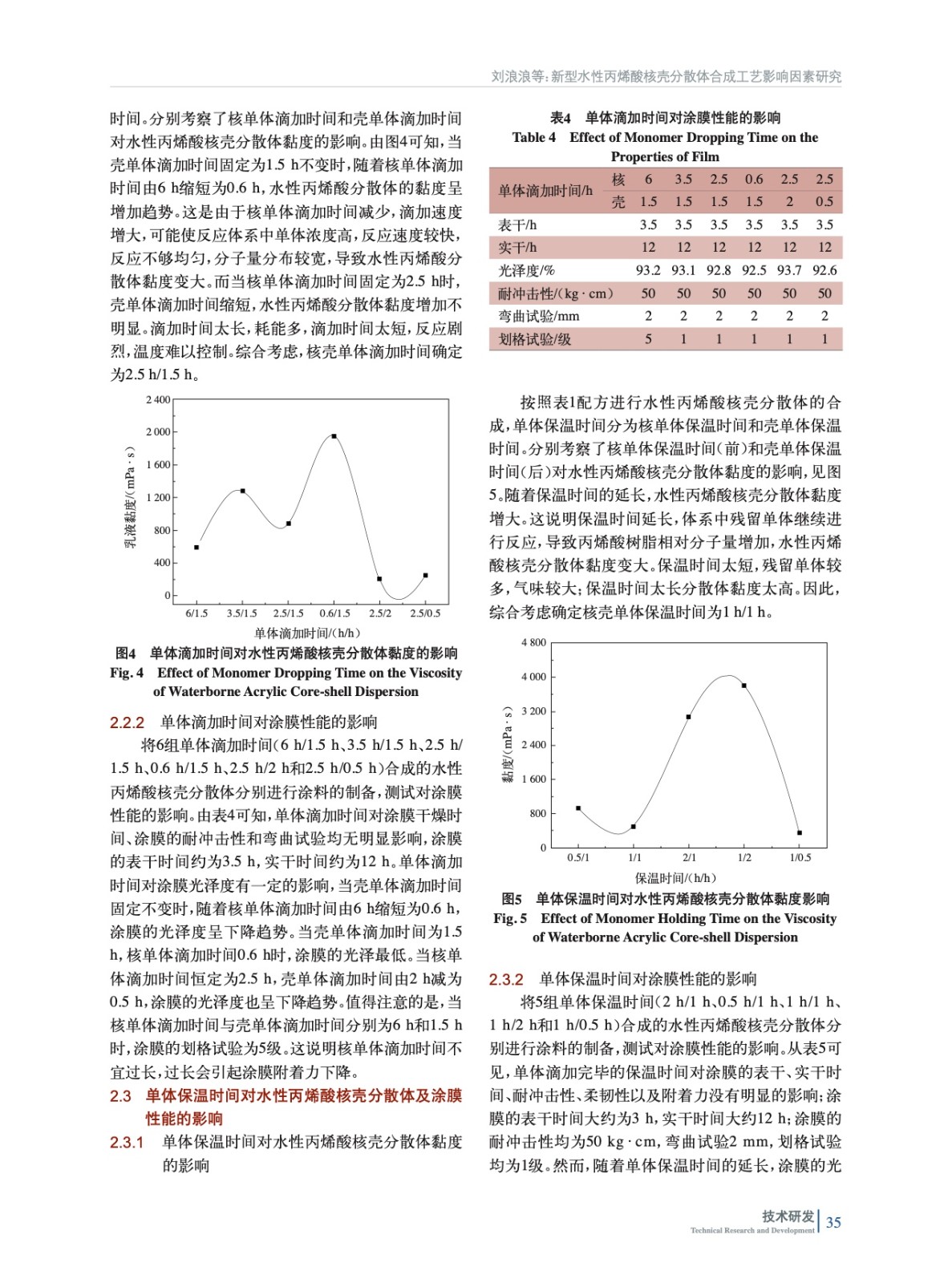

摘要：通過新型溶液聚合方法制備了具有核殼結構的水性丙烯酸分散體，對其聚合工藝影響因素進行了研究，利用紅外光譜儀、激光粒度儀對合成的水性丙烯酸核殼分散體進行了表征分析。研究結果表明：最佳的聚合工藝為聚合溫度范圍為130～133 ℃、核殼單體滴加時間為2.5 h/1.5 h、核殼單體滴加完畢保溫時間為1 h/1 h。在該聚合工藝下合成的水性丙烯酸核殼分散體黏度適中，粒徑較小且分布較窄，平均粒徑為156.8 nm。紅外表征結果表明單體已經基本聚合完全。制備的涂膜具有較高的光澤、優(yōu)良的干性以及優(yōu)異的機械性能等特性。
