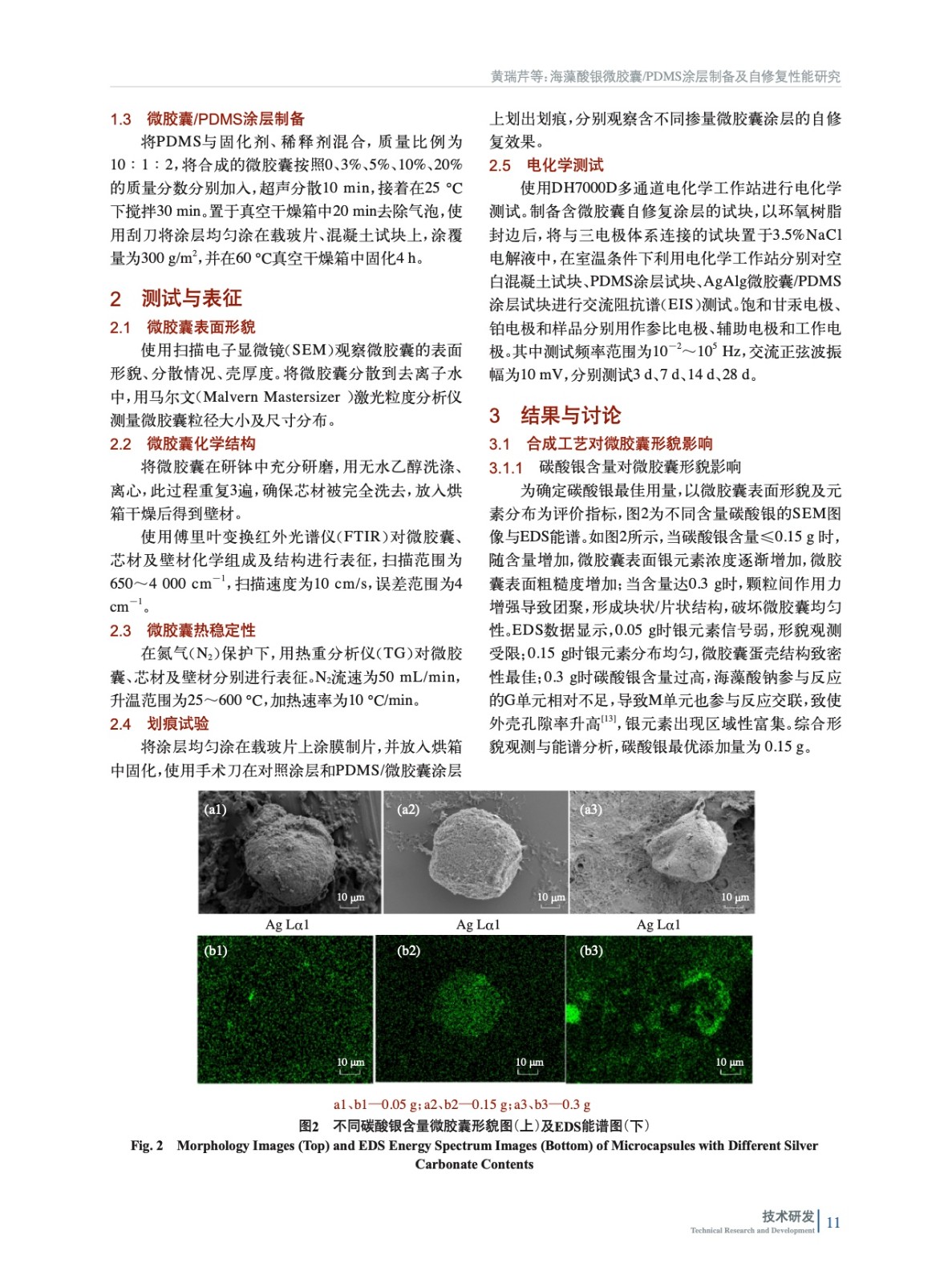

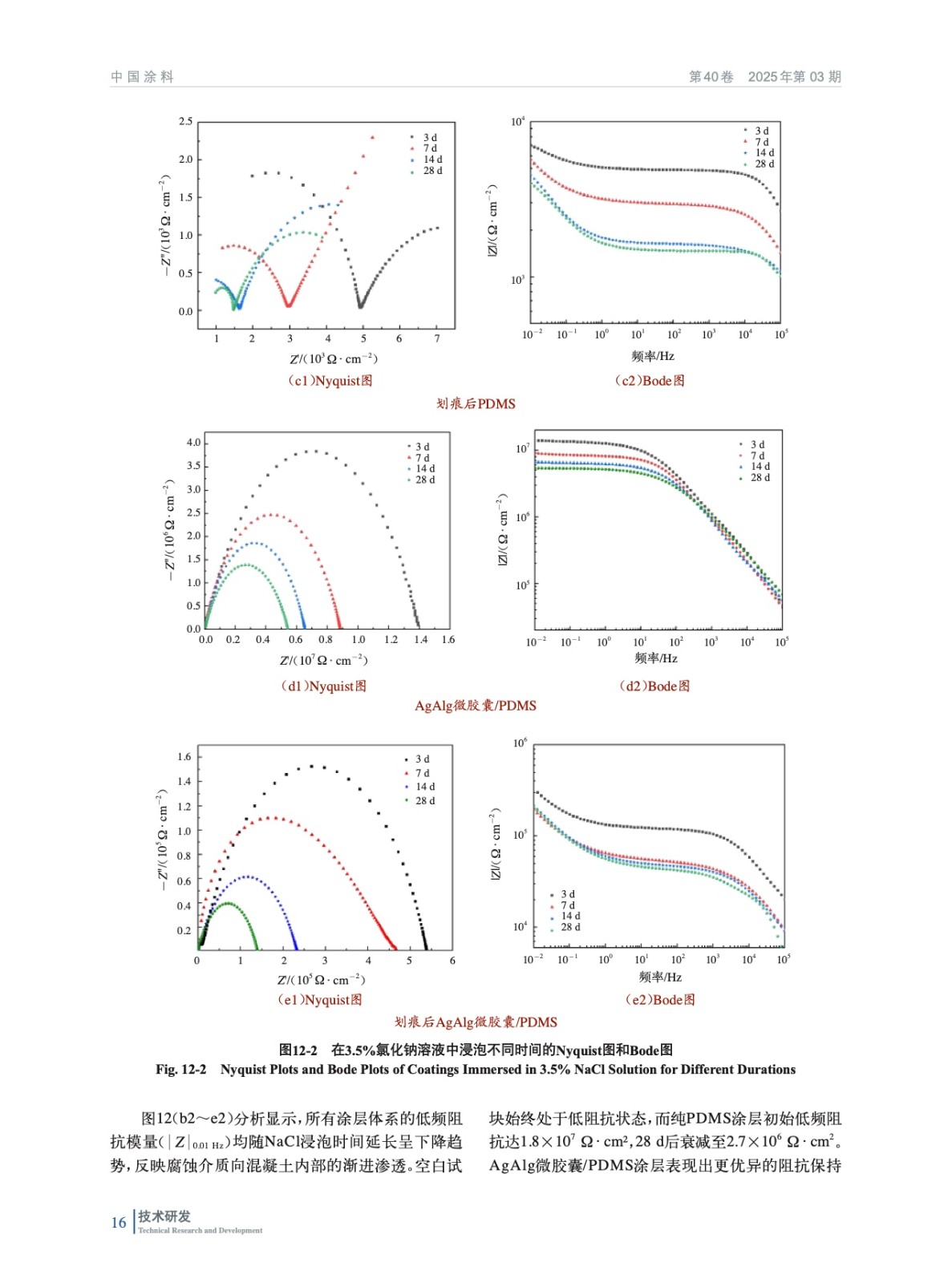

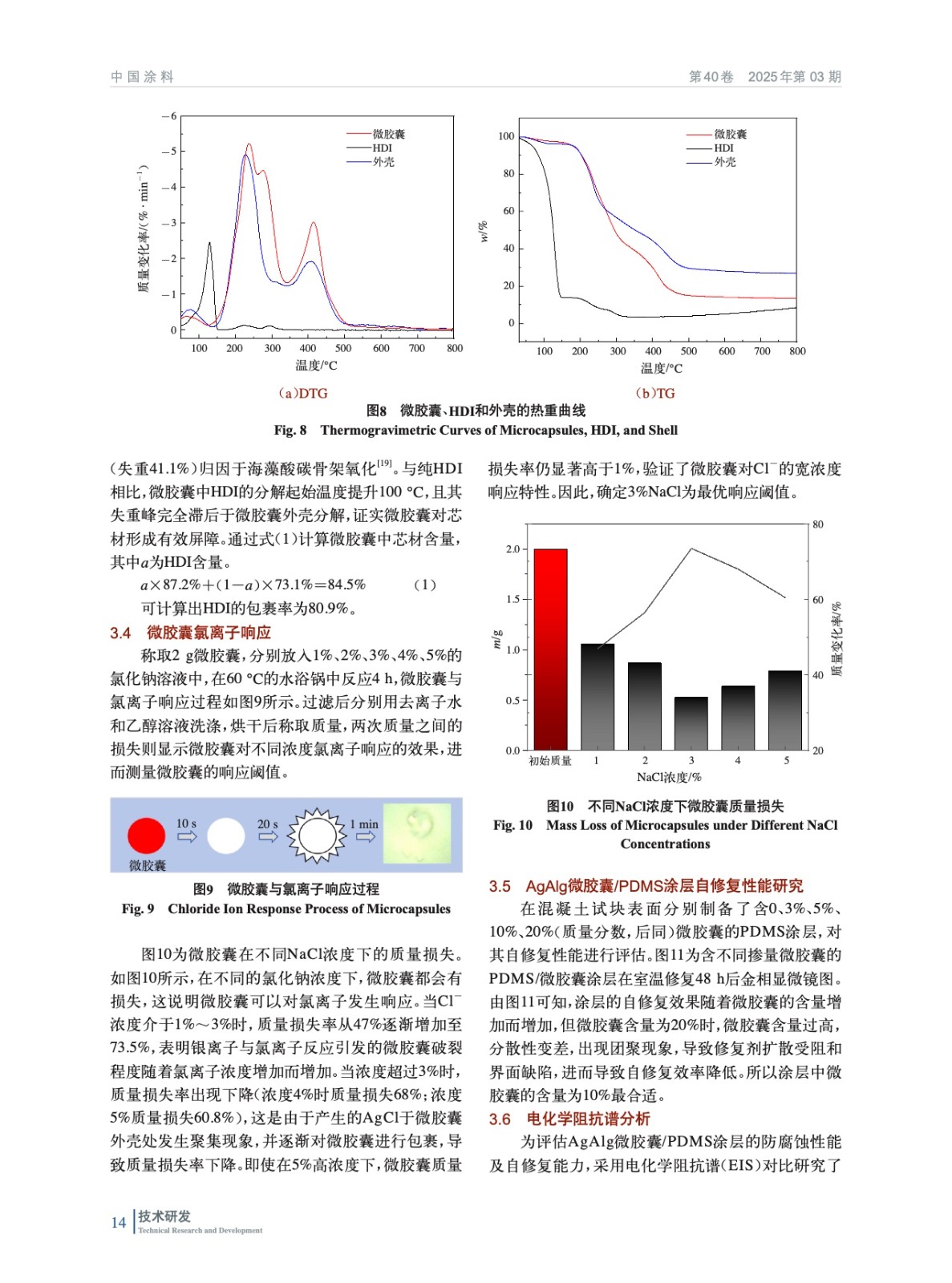

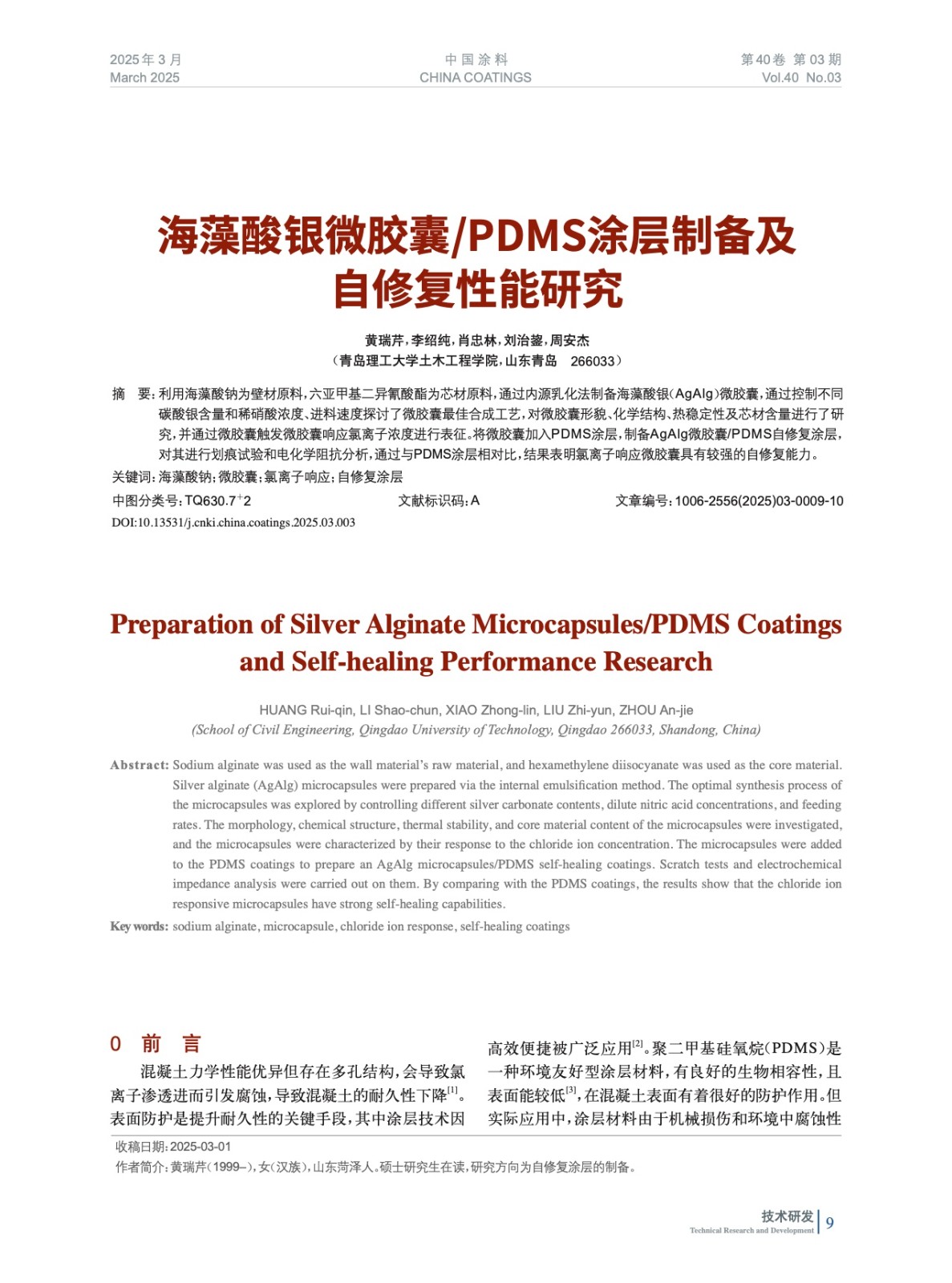

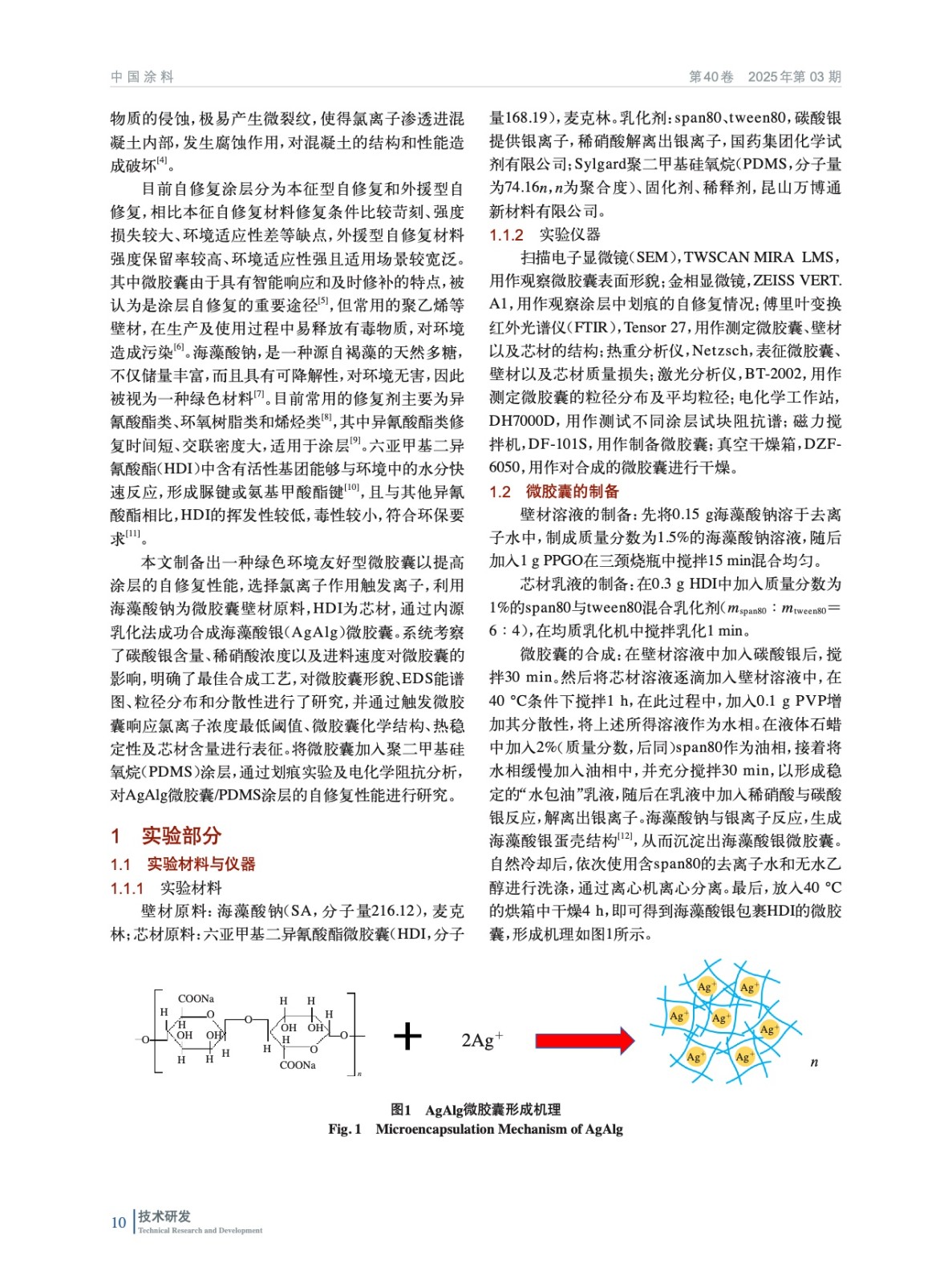

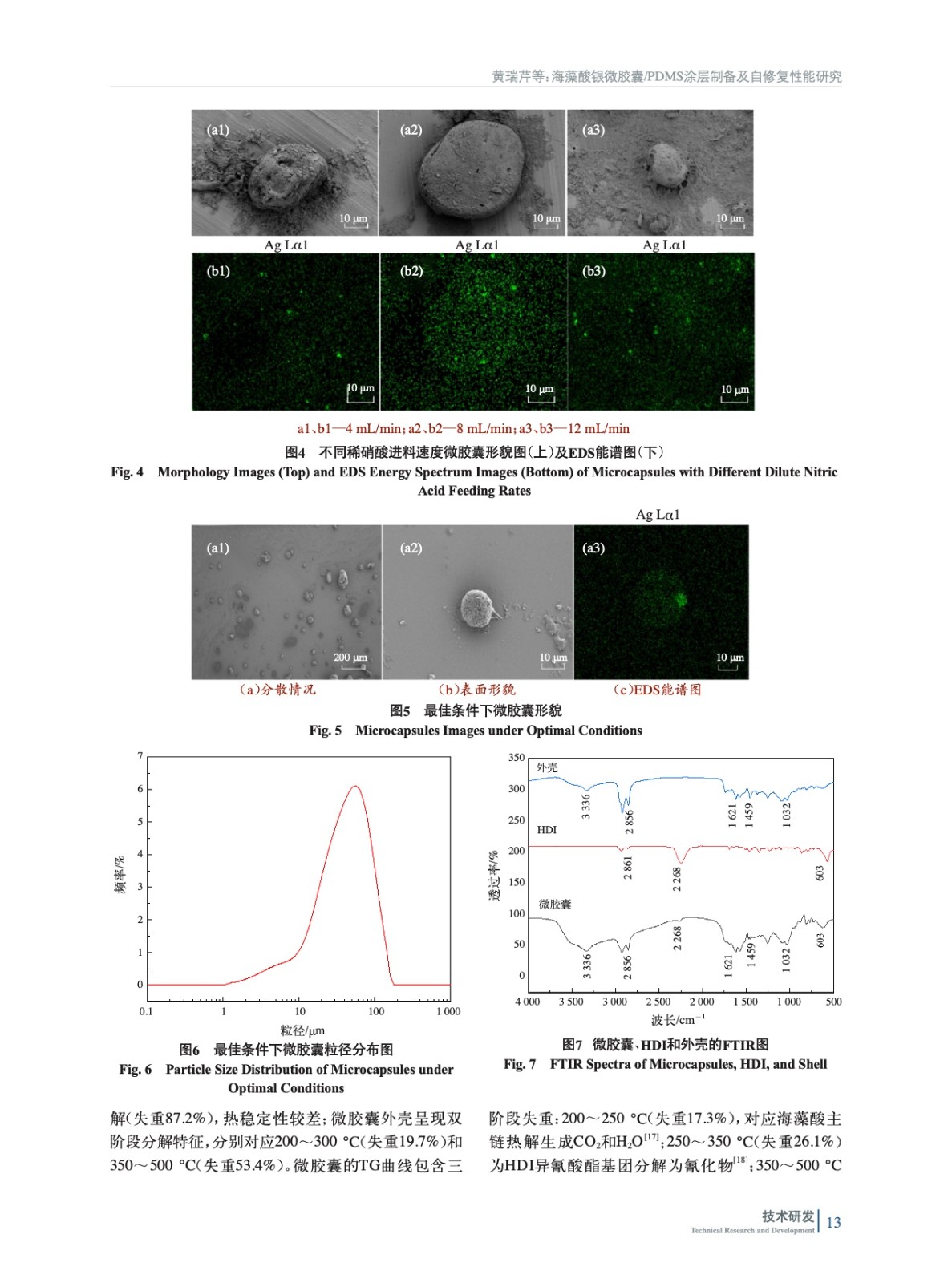

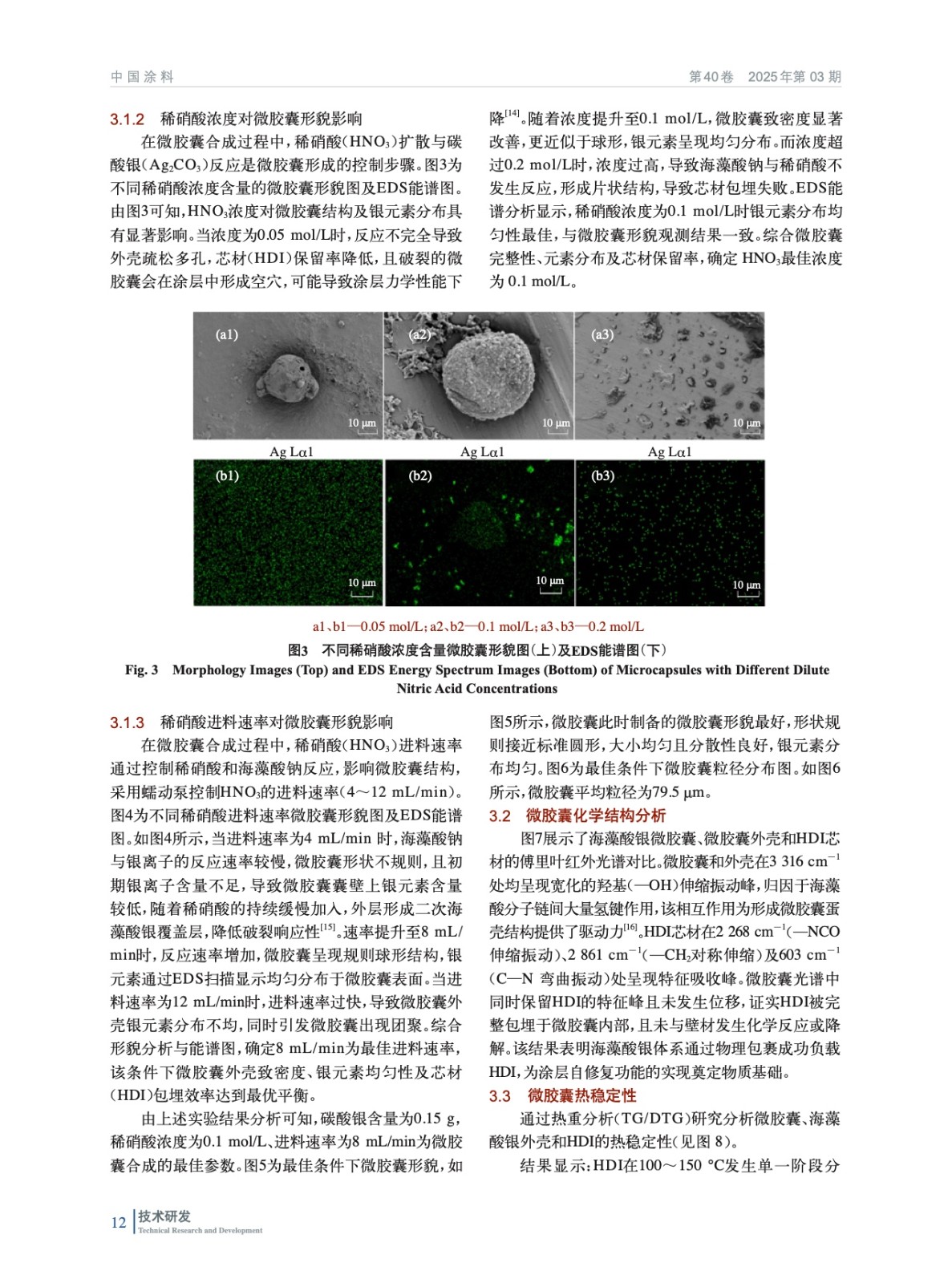

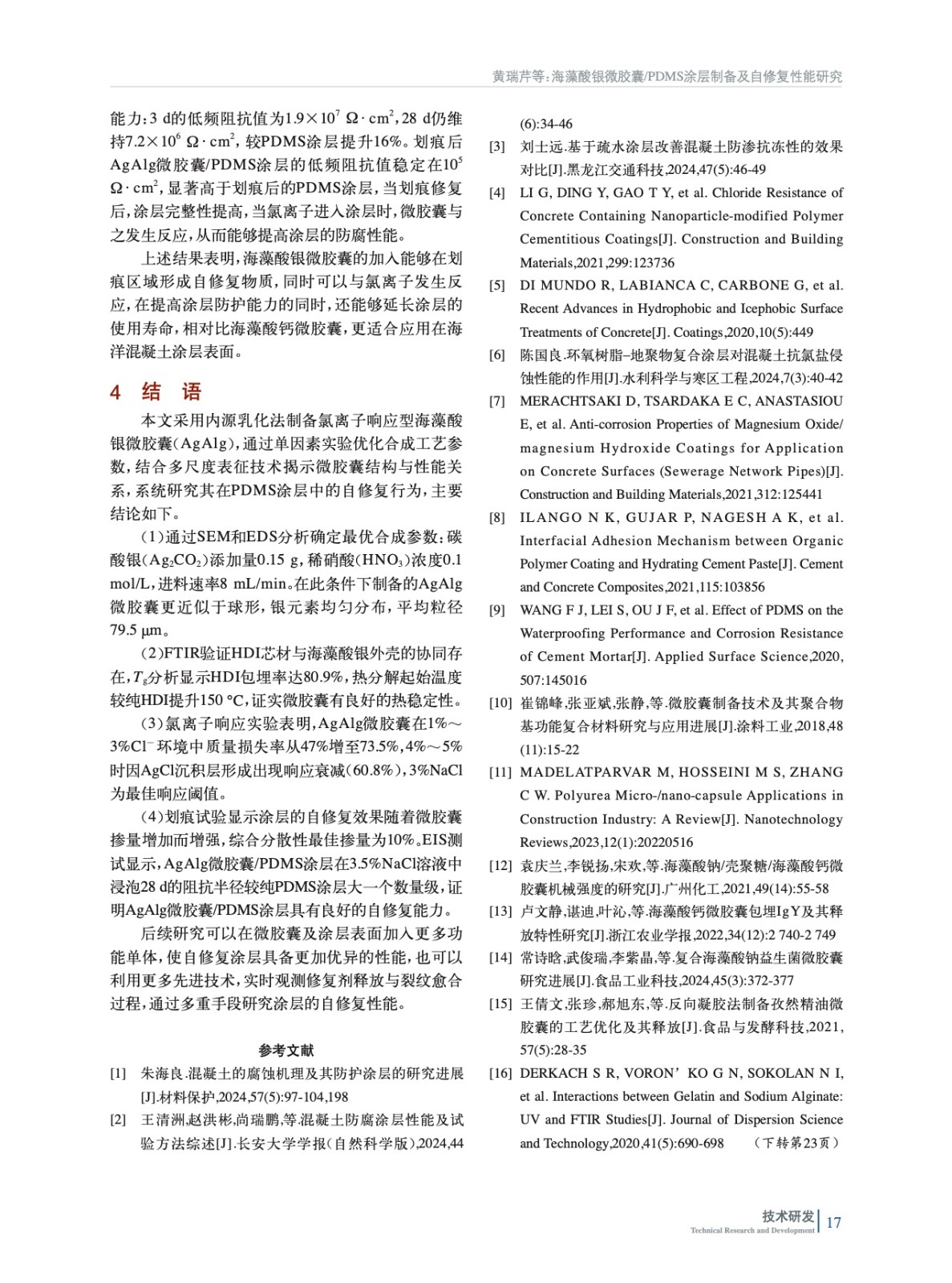

摘要：利用海藻酸鈉為壁材原料，六亞甲基二異氰酸酯為芯材原料，通過內(nèi)源乳化法制備海藻酸銀（AgAlg）微膠囊，通過控制不同碳酸銀含量和稀硝酸濃度、進料速度探討了微膠囊最佳合成工藝，對微膠囊形貌、化學結(jié)構(gòu)、熱穩(wěn)定性及芯材含量進行了研究，并通過微膠囊觸發(fā)微膠囊響應氯離子濃度進行表征。將微膠囊加入PDMS涂層，制備AgAlg微膠囊/PDMS自修復涂層，對其進行劃痕試驗和電化學阻抗分析，通過與PDMS涂層相對比，結(jié)果表明氯離子響應微膠囊具有較強的自修復能力。
