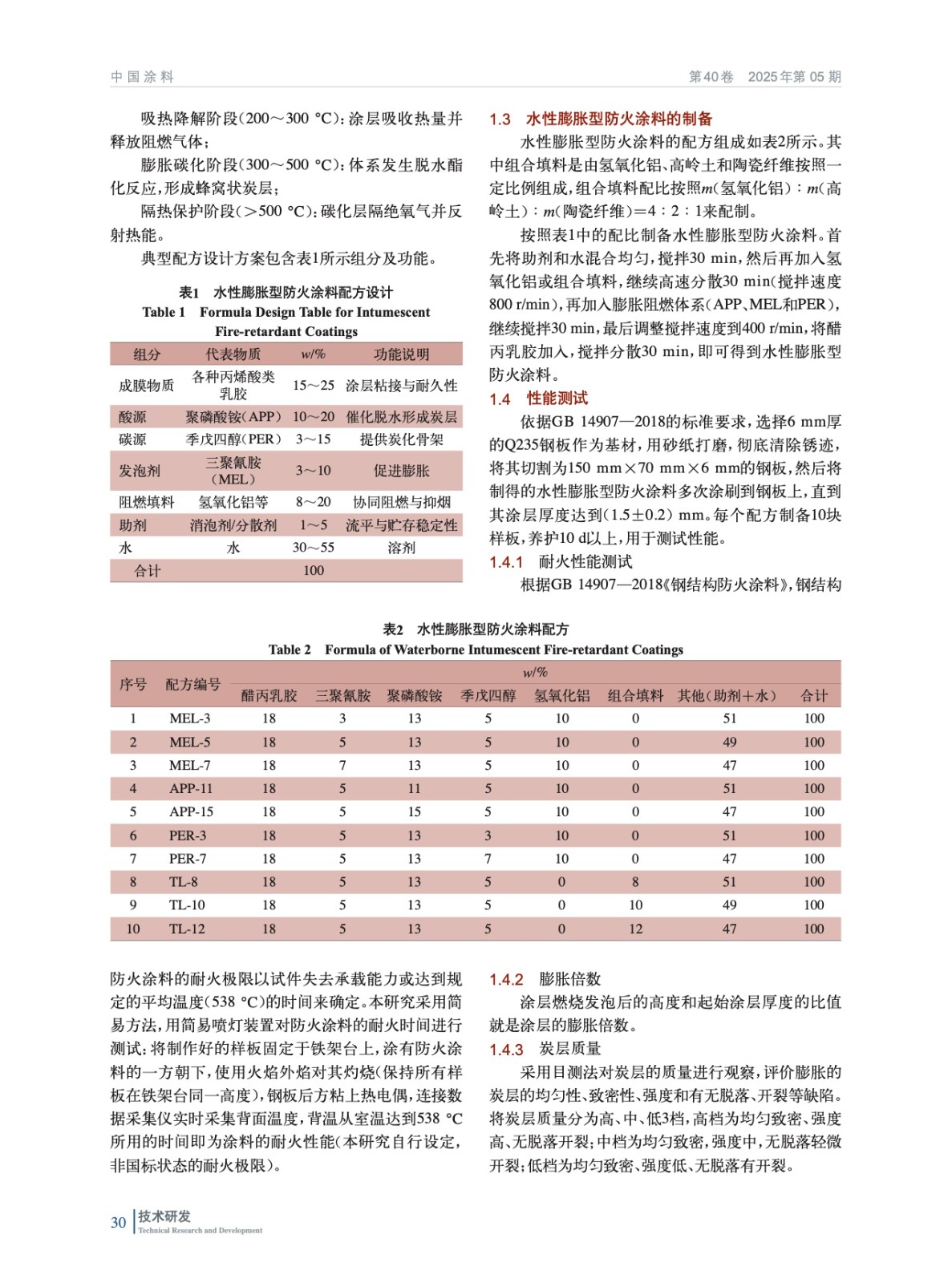

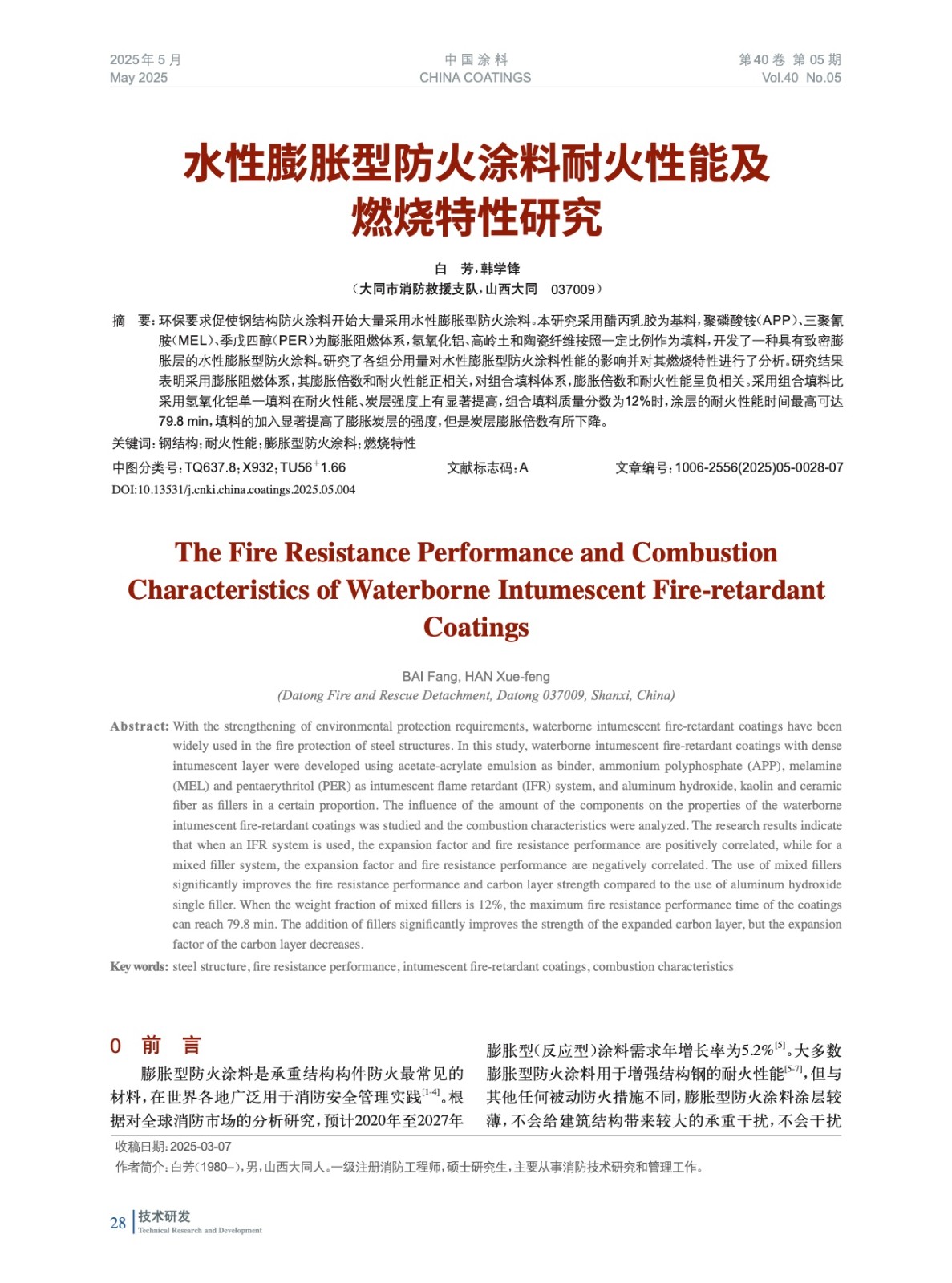

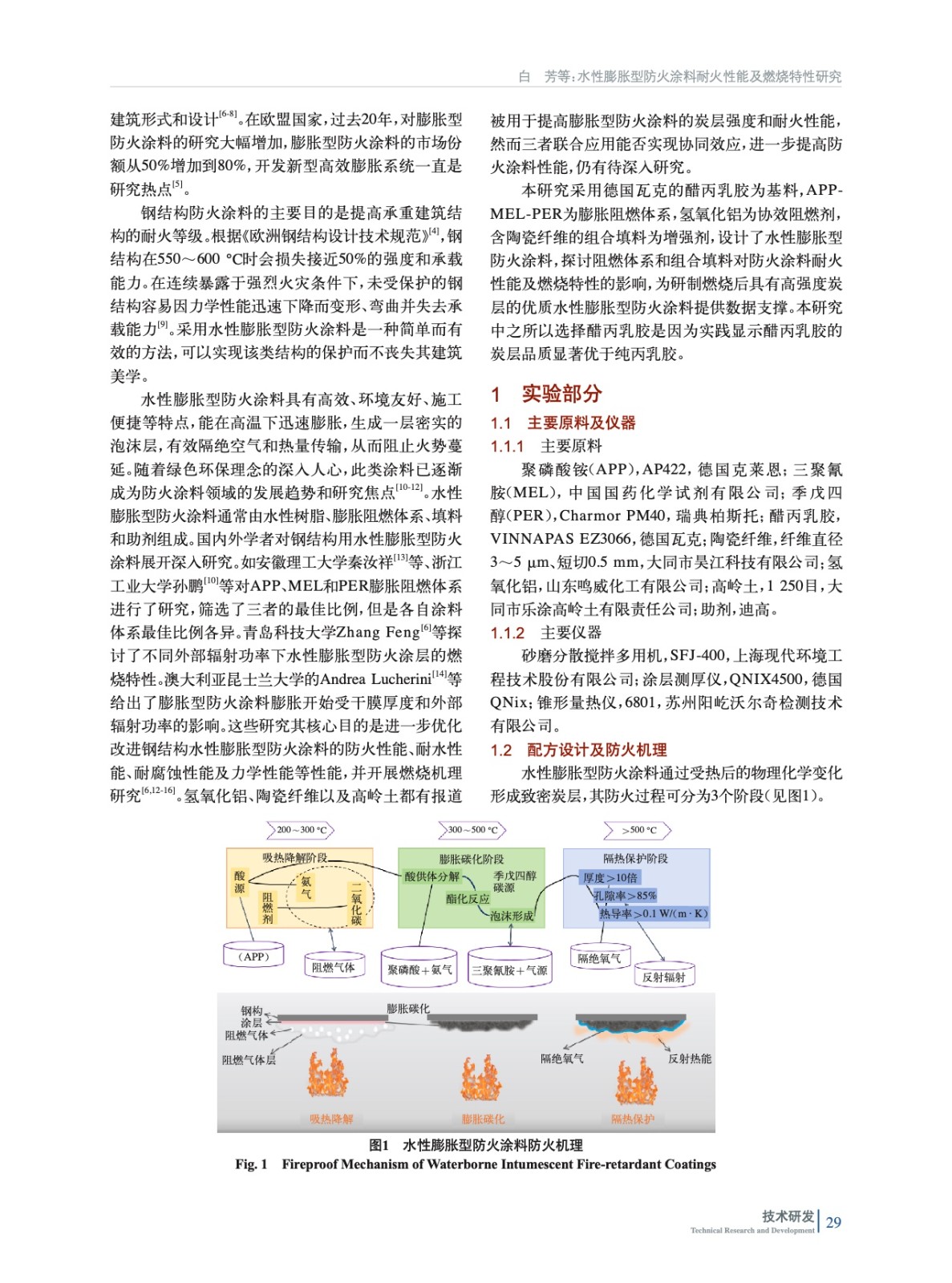

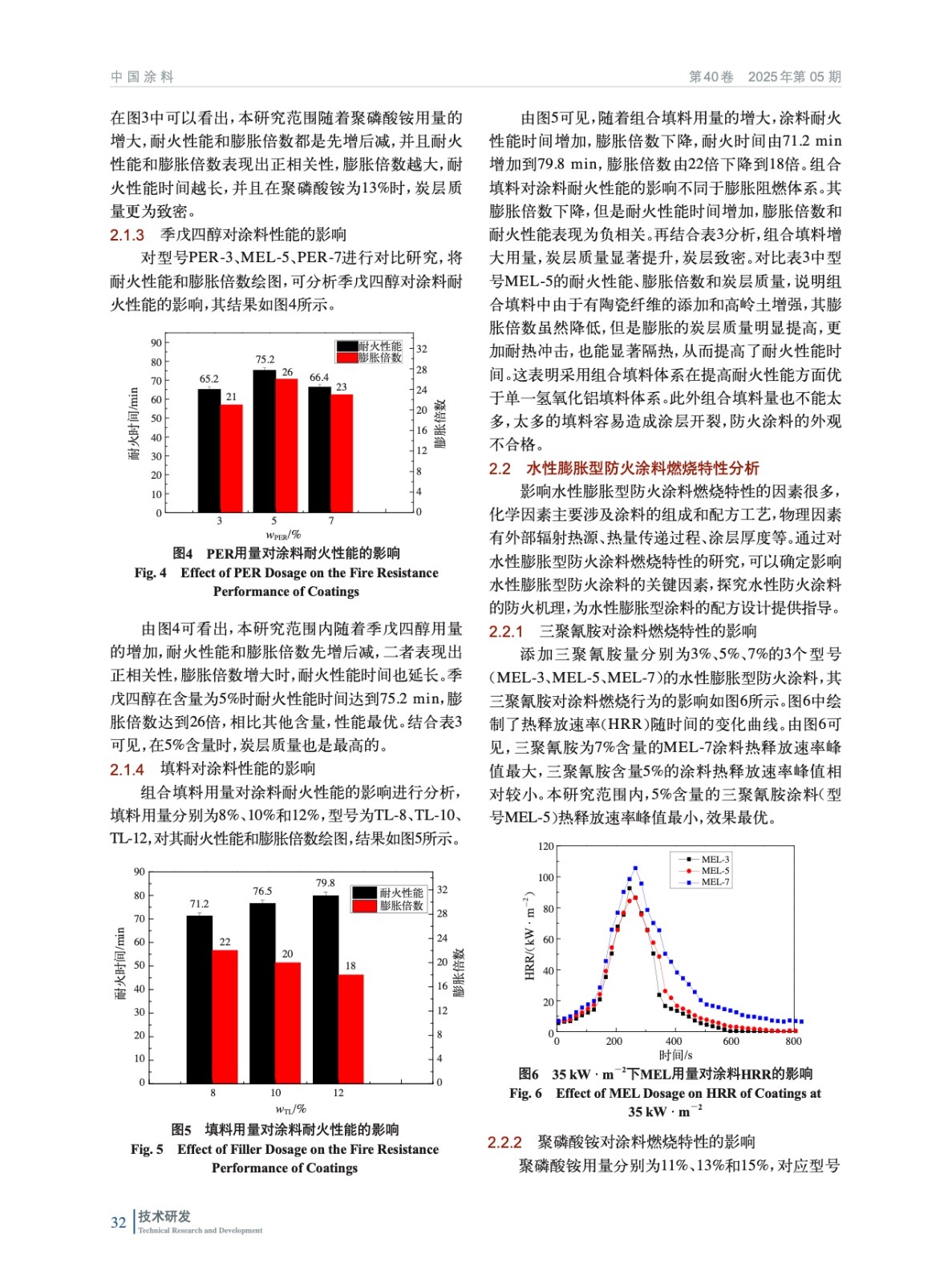

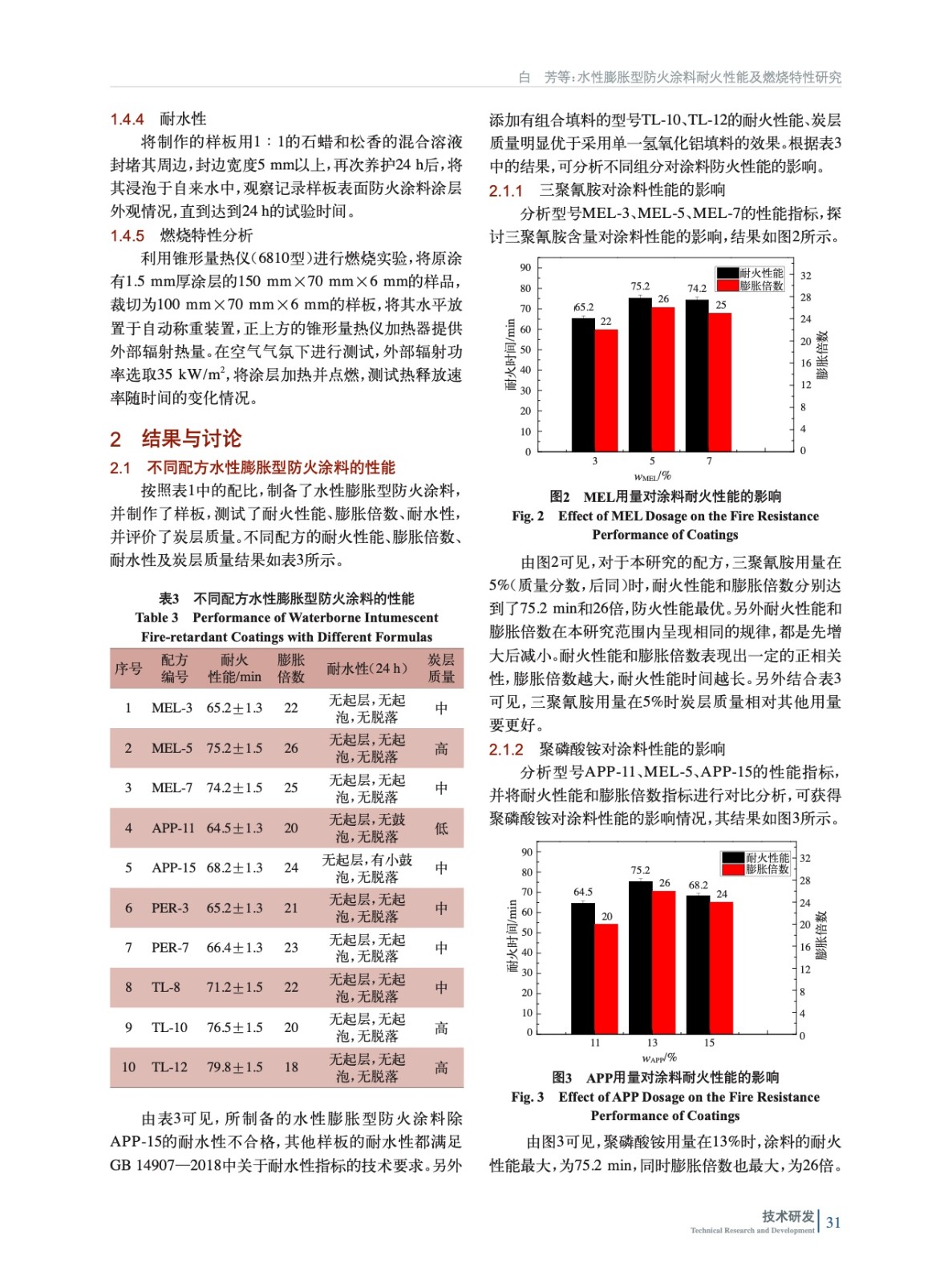

摘要：環(huán)保要求促使鋼結(jié)構(gòu)防火涂料開始大量采用水性膨脹型防火涂料。本研究采用醋丙乳膠為基料，聚磷酸銨（APP）、三聚氰胺（MEL）、季戊四醇（PER）為膨脹阻燃體系，氫氧化鋁、高嶺土和陶瓷纖維按照一定比例作為填料，開發(fā)了一種具有致密膨脹層的水性膨脹型防火涂料。研究了各組分用量對水性膨脹型防火涂料性能的影響并對其燃燒特性進行了分析。研究結(jié)果表明采用膨脹阻燃體系，其膨脹倍數(shù)和耐火性能正相關(guān)，對組合填料體系，膨脹倍數(shù)和耐火性能呈負相關(guān)。采用組合填料比采用氫氧化鋁單一填料在耐火性能、炭層強度上有顯著提高，組合填料質(zhì)量分數(shù)為12%時，涂層的耐火性能時間最高可達79.8 min，填料的加入顯著提高了膨脹炭層的強度，但是炭層膨脹倍數(shù)有所下降。
